Bạn đang loay hoay tìm cách đấu đồng hồ điện 3 pha gián tiếp sao cho chuẩn kỹ thuật mà còn đem lại độ chính xác tuyệt đối. Tham khảo ngay bài viết này của Ame Group, các chuyên gia sẽ giúp bạn giải đáp câu hỏi này một cách chi tiết nhất.
Cách đấu đồng hồ điện 3 pha gián tiếp
Hiện nay dòng điện 3 pha không chỉ được sử dụng tại các nhà máy, xí nghiệp mà còn được sử dụng rộng rãi tại các hộ gia đình với nhu cầu sử dụng điện ngày càng tăng cao.

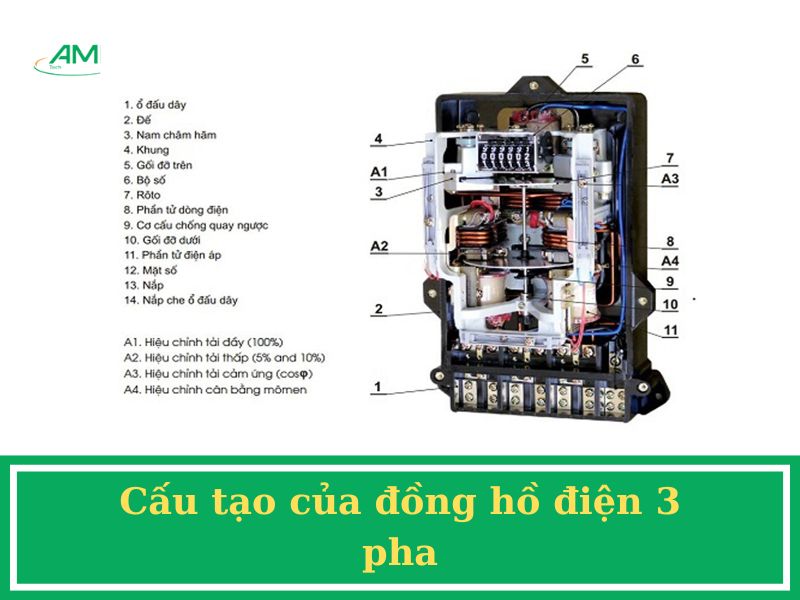

Cấu tạo của đồng hồ điện 3 pha
Đồng hồ đo năng lượng ba pha có hai đĩa gắn trên trục chung. Cả hai đĩa đều có nam châm hãm, vòng đồng, dải che và bộ bù để có được kết quả đọc chính xác. Hai phần tử được sử dụng để đo điện ba pha.
Đối với công tơ điện ba pha, mômen truyền động của cả hai phần tử bằng nhau. Điều này có thể được thực hiện bằng cách điều chỉnh mô-men xoắn. Mômen xoắn được điều chỉnh bằng cách kết nối các cuộn dòng của cả các phần tử nối tiếp và các cuộn dây song song.
Dòng điện đầy tải chạy qua cuộn dây do hai mômen ngược chiều thiết lập trong cuộn dây.
Sức mạnh của cả hai mômen là bằng nhau, do đó chúng không cho phép đĩa quay. Nếu mô-men xoắn trở nên không bằng nhau và đĩa quay thì từ shunt sẽ được điều chỉnh. Mômen cân bằng thu được trước khi kiểm tra đồng hồ. Vị trí của bộ bù và nam châm hãm được điều chỉnh riêng cho từng phần tử để thu được mômen cân bằng.
Hướng dẫn đấu công tơ điện 3 pha gián tiếp đơn giản, an toàn

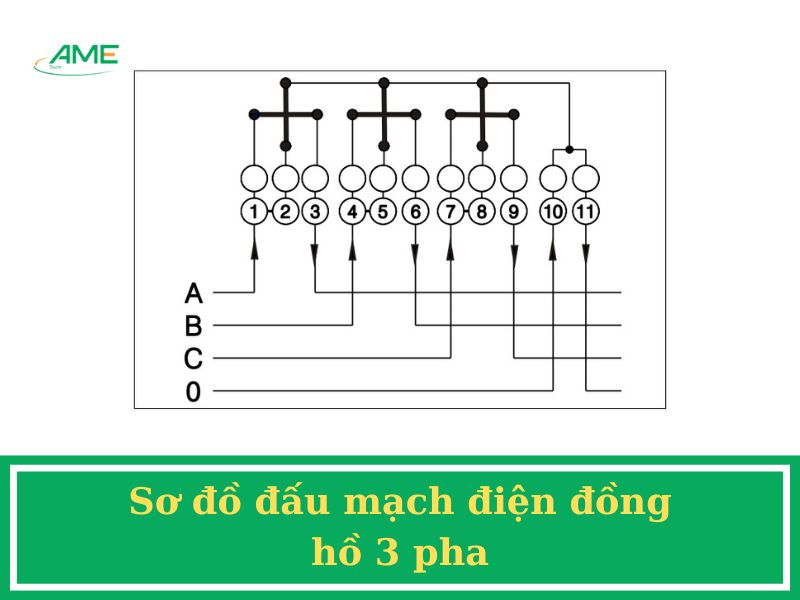

Cách đấu công tơ điện 3 pha gián tiếp tương tự như cách đấu trực tiếp. Tuy nhiên, trong quá trình thực hiện, bạn cần thay đổi phần thực hiện ở bước 4. Công tơ điện 3 pha gián tiếp thường có 11 đầu dây ra, và bạn có thể chia chúng thành 4 nhóm như sau:
Nhóm pha A: Nhóm này bao gồm tín hiệu điện áp pha A (đầu số 2) và tín hiệu dòng pha A (đầu số 1 và đầu số 3).
Nhóm pha B: Nhóm này bao gồm tín hiệu điện áp pha B (đầu số 5) và tín hiệu dòng pha B (đầu số 4 và đầu số 6).
Nhóm pha C: Nhóm này bao gồm tín hiệu điện áp pha C (đầu số 8) và tín hiệu dòng pha C (đầu số 7 và đầu số 9).
Nhóm trung tính: Nhóm này bao gồm đầu dây số 10 và số 11, và bạn nối chúng với nhau.
Khi đấu công tơ điện 3 pha gián tiếp, bạn cần kết nối đúng các đầu dây thuộc cùng một nhóm với nhau. Điều này đảm bảo rằng tín hiệu điện áp và dòng điện được đo chính xác cho mỗi pha.

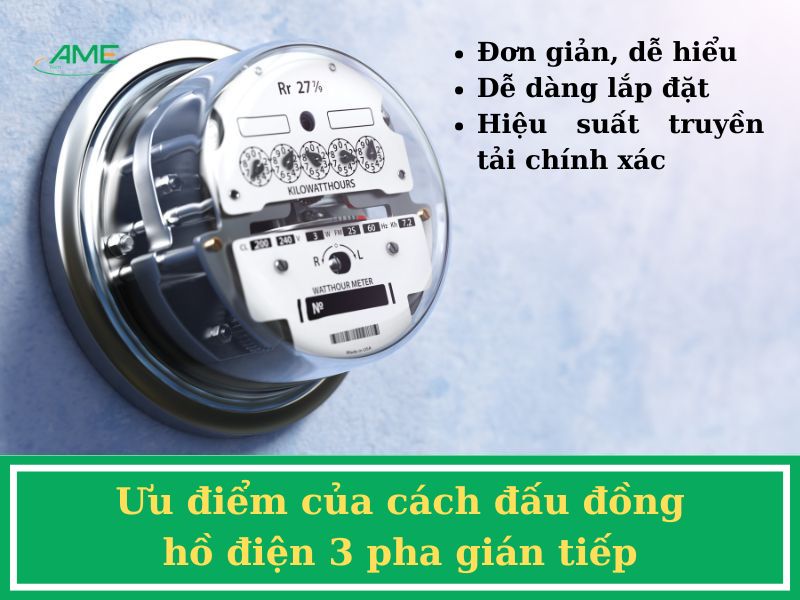

Ưu điểm của cách đấu đồng hồ điện 3 pha gián tiếp
Cách đấu công tơ điện 3 pha gián tiếp (còn gọi là công tơ điện 3 pha dựa trên nguyên lý cộng dồn) sở hữu nhiều ưu điểm nổi bật như sau:
- Đơn giản và dễ hiểu: nguyên tắc hoạt động của công tơ điện 3 pha gián tiếp dựa trên việc cộng dồn các dòng điện của từng pha để xác định tổng công suất tiêu thụ. Phương pháp này khá đơn giản và dễ hiểu, không đòi hỏi kiến thức chuyên sâu hay việc sử dụng các thiết bị phức tạp.
- Dễ dàng lắp đặt: nhờ thiết kế nhỏ gọn và dựa trên nguyên lý cộng dồn đơn giản, công tơ điện 3 pha gián tiếp rất dễ dàng lắp đặt trong các hệ thống điện 3 pha. Việc lắp đặt không tốn nhiều công sức và có thể tiến hành nhanh chóng.
- Hiệu suất truyền tải chính xác: Công tơ điện 3 pha gián tiếp cho phép tính toán chính xác tổng công suất tiêu thụ của từng pha, sau đó cộng dồn lại để xác định công suất tiêu thụ của cả hệ thống. Phương pháp này giúp đo lường đúng công suất thực sự mà hệ thống tiêu thụ, đảm bảo hiệu suất truyền tải chính xác và sự công bằng trong tính toán tiền điện.
Lưu ý quan trọng khi đấu đồng hồ điện 3 pha
Trong quá trình đấu đồng hồ điện 3 pha, có một số lưu ý quan trọng mà bạn cần nhớ:
- Khi tiến hành công việc này, trước tiên bạn cần ngắt nguồn điện hoàn toàn. Điều này đảm bảo an toàn cho bạn và ngăn ngừa các tai nạn không mong muốn.
- Hãy sử dụng công cụ chuyên dụng và đồ bảo hộ đầy đủ. Đảm bảo rằng bạn đang sử dụng các dụng cụ an toàn như găng tay cách điện, mắt kính bảo hộ, áo chống tĩnh điện, và mũ bảo hiểm. Điều này giúp bảo vệ bạn khỏi các nguy hiểm liên quan đến điện.
- Quá trình đấu đồng hồ điện 3 pha nên được thực hiện ở một nơi khô ráo. Hãy tránh các khu vực có nguồn nhiệt độ cao hoặc độ ẩm thấp. Điều này giúp đảm bảo độ tin cậy và tuổi thọ của hệ thống điện.
- Các công tơ điện 3 pha nên được lắp đặt trong hộp bảo vệ để tránh tiếp xúc trực tiếp với chúng. Hộp bảo vệ cũng giúp bảo vệ trẻ em khỏi nguy cơ va chạm hoặc tiếp xúc với các phần điện nguy hiểm.
- Khi nối dây, hãy đảm bảo rằng cặp dây của mỗi pha được nối đúng vào pha tương ứng. Một cách để làm điều này là sử dụng dây cùng màu cho các pha tương ứng, tránh sự nhầm lẫn và gây ra các lỗi nối sai.
- Đầu dây cần được tách vỏ cách điện một cách đúng đắn và siết chặt. Điều này giúp tránh việc dư dây đồng bị phơi ra quá nhiều, gây ra nguy cơ chập cháy. Đồng thời, hãy đảm bảo rằng các vít siết chặt với đủ lực để tránh tình trạng chúng bung ra và gây ra nguy hiểm hồ quang điện.
- Cuối cùng, không nên tự ý tháo công tơ điện 3 pha ra để chỉnh sửa hay đấu ghép. Việc này cần được giao cho những người có chuyên môn và kinh nghiệm. Tránh việc can thiệp không đúng cách có thể gây ra hư hỏng hệ thống hoặc nguy hiểm cho bạn và những người xung quanh.
Qua bài viết trên, chúng tôi đã chia sẻ đến quý vị cách đấu đồng hồ điện 3 pha gián tiếp. Hy vọng những chia sẻ trên sẽ giúp quý vị có thêm nhiều kiến thức về ngành điện, giúp bạn có thêm nhiều lựa chọn thông minh, phù hợp với nhu cầu của mình. Và nếu quý vị còn bất cứ câu hỏi nào thì hãy nhanh tay liên hệ với Ame Group hoặc liên hệ trực tiếp qua hotline để được tư vấn chi tiết nhé.
