Đối với mỗi hệ thống điện trong các ngôi nhà, tòa chung cư đều phải có sơ đồ cấu trúc mạch điện. Tuy nhiên không phải ai cũng hiểu được các ký tự ở trong đó, ai cũng biết cách đọc một sơ đồ mạch điện cơ bản ra sao? Theo dõi đến cuối chia sẻ này của Ame Group để được giải đáp chi tiết nhé.

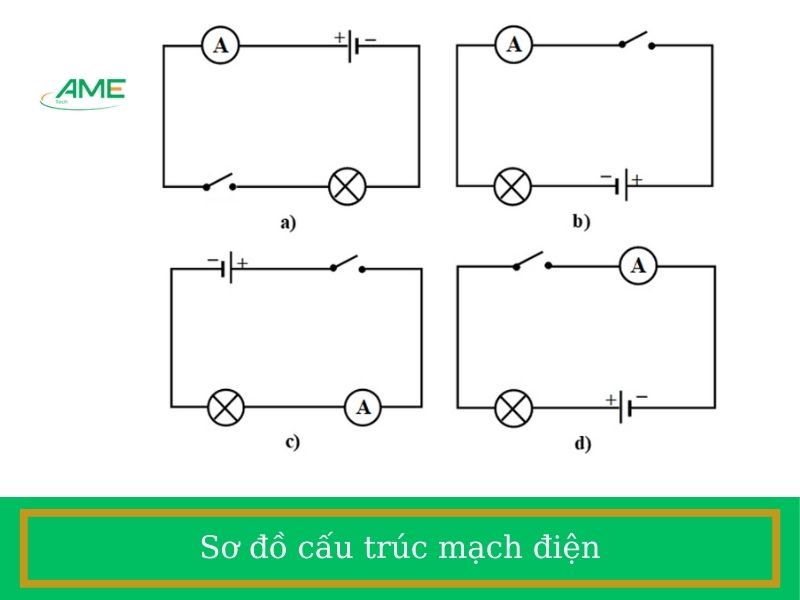

Sơ đồ cấu trúc mạch điện là gì?
Sơ đồ cấu trúc mạch điện, còn được gọi là sơ đồ điện, sơ đồ cơ bản hoặc sơ đồ điện tử, là một biểu đồ đồ họa mô tả cấu trúc của mạch điện và mối liên kết giữa các phần tử trong mạch. Sơ đồ này không nhất thiết phải tương ứng với sự sắp xếp vật lý của các thành phần trong thiết bị đã hoàn thành.
Cụ thể, sơ đồ điện cho biết sự kết nối điện trong thực tế, bao gồm các dây mạch và các thành phần được kết nối với nhau. Nó mô tả sự sắp xếp vật lý của các dây và các thành phần kết nối trong mạch. Sơ đồ mạch điện được sử dụng trong quá trình thiết kế, xây dựng mạch và bố trí bảng mạch in (PCB), cũng như trong quá trình bảo trì các thiết bị điện và điện tử.
Sơ đồ điện có vai trò quan trọng trong việc truyền tải thông tin về cấu trúc mạch điện cho các kỹ sư và kỹ thuật viên. Nó cung cấp một hình ảnh tổng quan về mạch điện và giúp người đọc hiểu cách các phần tử trong mạch được kết nối với nhau và hoạt động như thế nào.
Việc sử dụng sơ đồ mạch điện trong quá trình thiết kế và xây dựng mạch giúp đảm bảo tính chính xác và hiệu quả của quy trình. Nó giúp tăng tính tin cậy, giảm thiểu sai sót trong việc kết nối và bố trí mạch, và hỗ trợ trong việc bảo trì và sửa chữa mạch điện sau này.
Các loại sơ đồ cấu trúc mạch điện

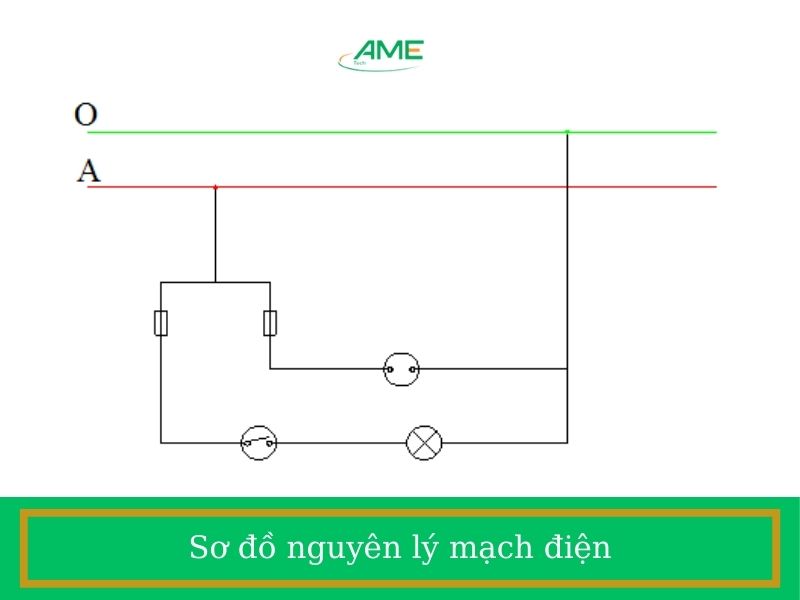

Sơ đồ nguyên lý mạch điện
Sơ đồ nguyên lý mạch điện là một sơ đồ hiển thị lại cấu trúc của một thiết bị, dụng cụ nào đó theo một cách tổng quát. Có nghĩa là các bộ phận trên sơ đồ không nhất thiết phải được sắp xếp đúng theo thứ tự lắp ráp như ở ngoài thực tế.
Sơ đồ nguyên lý mạch điện được vẽ ra với mục đích giúp người đọc có cái nhìn tổng quan nhất về các bộ phận bên trong mạch điện đó. Qua đó, giúp mọi người nắm bắt được cấu tạo bên trong thiết bị và nguyên lý hoạt động của các bộ phận bên trong thiết bị.
Ngoài ra, sơ đồ nguyên lý cũng có khả năng cung cấp cái nhìn tổng quan về cách các mạch điện hoạt động với nhau. Nó giúp chúng ta hiểu được vai trò của từng bộ phận, cũng như cách chúng kết nối với nhau để tạo thành một hệ thống hoàn chỉnh.

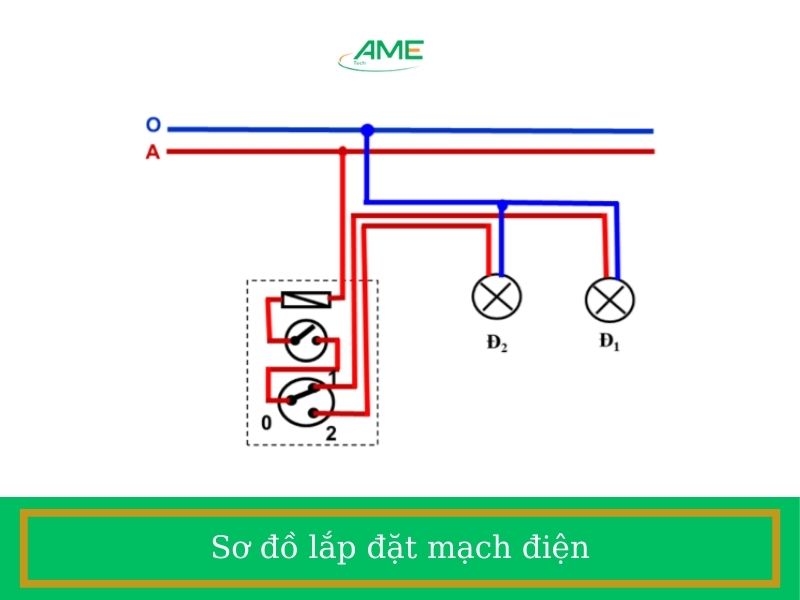

Sơ đồ lắp đặt mạch điện
Sơ đồ lắp đặt mạch điện là một sơ đồ mô tả chi tiết và chính xác các thiết bị và thành phần bên trong một mạch điện. Ngay cả những thành phần nhỏ nhất trong mạch điện cũng được mô tả một cách tỉ mỉ và chính xác. Do đó, sơ đồ này được coi là một tài liệu hướng dẫn lắp đặt thực tế.
Sơ đồ lắp đặt mạch điện cho phép bạn ước tính số lượng thiết bị cần thiết để thực hiện một công việc, cũng như cung cấp hướng dẫn về cách lắp đặt, sửa chữa hệ thống điện hoặc thiết bị điện. Mục đích của sơ đồ lắp đặt mạch điện là giúp bạn xác định vị trí của các thành phần mạch điện khác nhau trong từng trường hợp cụ thể.

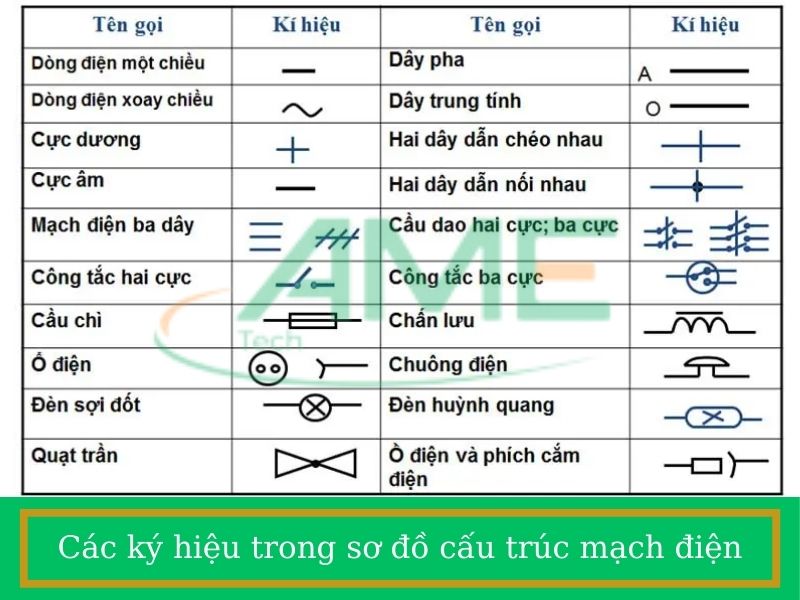

Các ký hiệu thường gặp trong sơ đồ cấu trúc mạch điện

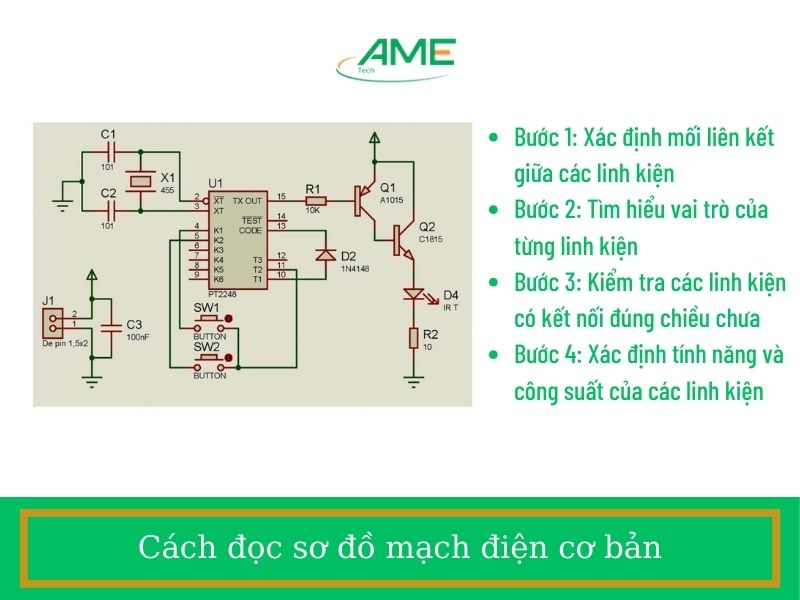

Hướng dẫn cách đọc một sơ đồ mạch điện cơ bản.
Để đọc được sơ đồ mạch điện chính xác và nhanh chóng, bạn cần phải thuộc hết các ký tự và vai trò của từng thiết bị trong mạch điện như đã nói ở phần trên. Sau đây là các bước đọc sơ đồ mạch điện cơ bản:
- Bước 1: Bạn cần xác định mối liên kết các phần từ trong mạch điện đã đúng hay chưa? Mỗi thành phần đều có một chức năng riêng và khi chúng được kết nối với nhau trong một mạch điện với các thông số hiệu suất và công suất khác nhau.
- Bước 2: Tìm hiểu vai trò của từng thiết bị điện với công dụng của từng linh kiện nhằm đảm bảo sử dụng đúng mục đích, thông số cụ thể của từng phần. Từ đó tìm hiểu vai trò, nhiệm vụ của chúng trong mạch điện vận hành.
- Bước 3: Kiểm tra các thiết bị theo đúng chiều âm dương chưa? Các biểu tượng thiết bị đều có ký hiệu phân cực rõ ràng. Bạn có thể xác định chiều của dòng điện bằng cách dựa vào phần chân kim loại dài hơn của thiết bị.
- Bước 4: Dựa vào sơ đồ, bạn cần xác định chức năng và cách thức hoạt động của từng thiết bị trong mạch. Bạn có thể xác định chức năng hoạt động của thiết bị, đánh giá hiệu suất của từng hệ mạch trong cả sơ đồ hệ thống mạch điện.
Sơ đồ mạch điện cần phải đọc chính xác, đảm bảo không bị sai sót khi thi công
Trên đây, chúng tôi đã giới thiệu đến quý vị về sơ đồ cấu trúc mạch điện là gì? Có những loại sơ đồ nào? Cùng với các ký tự thường gặp có trong sơ đồ. Đồng thời là các hướng dẫn đọc sơ đồ sao cho chuẩn nhất. Hy vọng những chia sẻ này của Ame Group sẽ giúp bạn có thêm kiến thức về mạch điện cũng như các thiết bị điện nhé.
