Trong mọi thiết kế điện quy mô lớn, điểm thiếu sót lớn nhất không phải là công nghệ, mà là khả năng chịu tải dự phòng của cáp trục chính. Nếu công trình của bạn cần vượt xa giới hạn của tiêu chuẩn thông thường, bạn cần một giải pháp cáp điện lực không thỏa hiệp. Dây điện CXV-240-0.6/1kV được cung cấp bởi AME Group, chính là lời giải cho bài toán công suất cực đại đó.

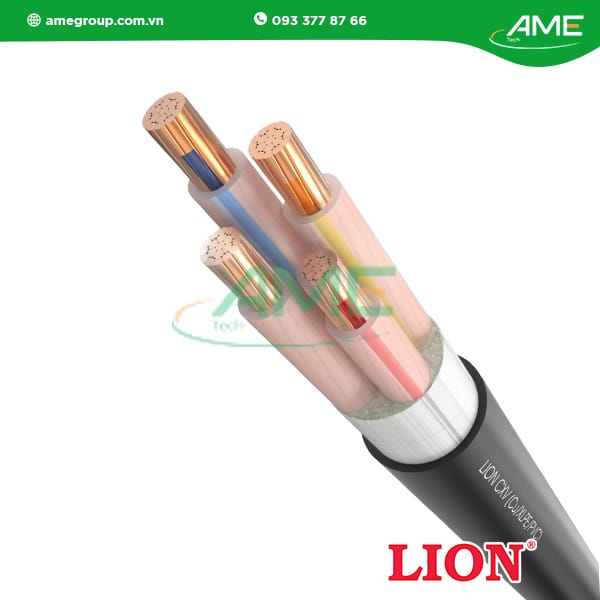

Thông tin dây điện CXV-240-0.6/1kV
| Thông tin | Thông số |
|---|---|
| Mặt cắt danh nghĩa (mm²) | 240 |
| Số sợi ruột dẫn | 37 |
| Đường kính sợi (mm) | 18.0 |
| Đường kính ruột dẫn (mm) | 1.7 |
| Chiều dày cách điện danh định (mm) | 1.7 |
| Chiều dày vỏ bảo vệ danh định (mm) | 0.07 |
| Điện trở một chiều lớn nhất của ruột dẫn ở 20°C (Ω/km) | 0.0754 |
| Đường kính tổng gần đúng (mm) | 25.5 |
| Khối lượng tổng gần đúng (kg/km) | 2435 |
| Điện áp danh định | 0.6/1 kV |
| Tiêu chuẩn áp dụng | TCVN 5935-1 |
Đặc điểm dây điện CXV-240-0.6/1kV
CXV-240-0.6/1kV hiện đang được lắp đặt cho nhiều dự án điện, nhất là những dự án quy mô lớn. Vậy điều gì ở loại dây dẫn này khiến các kỹ sư điện, nhà thầu…tin tưởng chọn lựa đến vậy?
Hiệu suất truyền tải đỉnh cao
Giá trị cốt lõi của CXV-240 nằm ở khả năng dẫn điện vượt xa các mặt cắt thông thường:
- Mặt cắt danh nghĩa 240 mm2: Đây là khả năng chịu tải hàng đầu, cung cấp nguồn lực ổn định cho các hệ thống phân phối chính và đường trục điện lực trong các khu vực tiêu thụ điện năng lớn nhất.
- Điện trở siêu thấp: Với điện trở một chiều lớn nhất của ruột dẫn ở 20 độ C chỉ 0.0754 Ω/km, CXV-240 thiết lập tiêu chuẩn mới về tiết kiệm năng lượng. Mức điện trở này thấp hơn đáng kể so với CXV-185 (0.0991 Ω/km) và CXV-120 (0.153 Ω/km), đồng nghĩa với việc giảm thiểu tổn thất nhiệt, kéo dài tuổi thọ cáp và tối ưu hóa chi phí vận hành (OPEX).
- Cấu tạo ruột dẫn linh hoạt: Cáp sử dụng 37 sợi ruột dẫn và có đường kính ruột dẫn 18.0 mm. Cấu trúc đa sợi này đảm bảo tính linh hoạt tối đa khi lắp đặt cáp có kích thước lớn, đồng thời cung cấp đường dẫn điện ổn định.
Tiêu chuẩn bảo vệ và độ bền vững
Đối với cáp công suất lớn, độ an toàn và bền bỉ phải tương xứng với công suất tải:
- Bảo vệ điện môi mạnh mẽ: Chiều dày cách điện danh định lên tới 1.7 mm. Độ dày này được tăng cường so với CXV-185 (1.6 mm), đảm bảo khả năng cách ly điện môi tuyệt đối, hoạt động an toàn và đáng tin cậy trong dải điện áp 0.6/1kV.
- Lớp giáp cơ học tối ưu: Chiều dày vỏ bảo vệ danh định cũng là 1.7 mm, cung cấp khả năng chống chịu va đập cơ học và bảo vệ khỏi các yếu tố môi trường vượt trội. Lớp vỏ dày này là yếu tố then chốt cho sự thành công của việc lắp đặt ngầm và đi trong các môi trường khắc nghiệt.
Phân tích vật lý hỗ trợ thi công
Đường kính tổng gần đúng 25.5 mm và khối lượng gần đúng 2435 Kg/km. Đây là những thông số quan trọng, giúp nhà thầu tính toán chính xác tải trọng, kích thước phụ kiện đầu nối và lên kế hoạch logistic, vận chuyển cáp, đảm bảo quy trình thi công an toàn và hiệu quả.
Lưu ý kỹ thuật kéo cáp và lực căng khi lắp đặt dây điện CXV-240-0.6/1kV
Việc lắp đặt dây điện CXV-240-0.6/1kV – cáp điện lực có mặt cắt lớn và khối lượng nặng – đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ nghiêm ngặt các quy tắc kỹ thuật, nhất là vấn đề kéo cáp và lực căng của cáp, để đảm bảo tính toàn vẹn của cáp, an toàn cho công nhân và hiệu suất vận hành lâu dài của hệ thống:
- Kiểm soát lực kéo: Lực kéo tối đa phải được kiểm soát chặt chẽ, không vượt quá giới hạn cho phép để tránh làm kéo dãn ruột dẫn và ảnh hưởng đến đặc tính điện trở 0.0754 Ω/km. Đối với cáp đơn lõi, lực kéo nên tập trung vào ruột dẫn bằng đầu kẹp phù hợp.
- Tránh xoắn cáp: Cấu tạo 37 sợi ruột dẫn giúp cáp linh hoạt hơn, nhưng vẫn cần đảm bảo cáp được kéo thẳng, không bị xoắn vòng, gây biến dạng cơ học và giảm tuổi thọ cáp.
- Phân bổ nhiệt và khoảng cách: Khi đi nhiều sợi CXV-240 liền kề, cần đảm bảo khoảng cách tối thiểu giữa các cáp để nhiệt phát sinh (do điện trở 0.0754Ω/km) có thể tản ra, tránh hiện tượng quá nhiệt cục bộ, làm ảnh hưởng đến hiệu suất và lớp cách điện.
Dây điện CXV-240-0.6/1kV được cung cấp chính hãng bởi AME Group
Đối với các dự án điện lực quy mô lớn, nơi đòi hỏi công suất tối đa và sự ổn định tuyệt đối, chất lượng của cáp trục chính như dây điện CXV-240-0.6/1kV là yếu tố vô cùng quan trọng. AME Group hiểu rõ thách thức này, cam kết là cầu nối tin cậy, cung cấp nguồn cáp điện chính hãng, đã được kiểm định nghiêm ngặt, đảm bảo mọi khoản đầu tư của bạn đều mang lại hiệu suất, an toàn cao nhất:
- Nguồn gốc minh bạch và trực tiếp: Chúng tôi nhập sản phẩm trực tiếp từ hãng sản xuất Lion, loại bỏ rủi ro hàng giả, hàng kém chất lượng và đảm bảo cáp mới 100%.
- Cam kết thông số kỹ thuật tối ưu: Sản phẩm bạn nhận được sẽ có thông số kỹ thuật như những gì chúng tôi đã giới thiệu.
- Chứng từ pháp lý đầy đủ: Mọi lô hàng cáp CXV-240 đều đi kèm đầy đủ Giấy chứng nhận chất lượng (CQ) và Giấy chứng nhận xuất xứ (CO), xác thực tính chính hãng và nguồn gốc hợp pháp của sản phẩm.
- Chính sách bảo hành rõ ràng: Nếu có bất kỳ sai sót nào về sản phẩm xuất phát từ hãng sản xuất, hoặc phía chúng tôi, khách hàng sẽ được áp dụng chính sách bảo hành đầy đủ, đúng như quy định
Hãy biến sự lựa chọn dây điện CXV-240-0.6/1kV thành sự khác biệt chiến lược, bảo vệ dự án của bạn khỏi mọi rủi ro về quá tải và tổn thất. AME Group cam kết mang lại sản phẩm và dịch vụ xứng tầm với quy mô công suất mà bạn đang tìm kiếm.
====================================
