Trong bối cảnh các hệ thống điện – điện tử ngày càng hướng đến hiệu suất cao, độ tin cậy và khả năng tự động hóa, việc hiểu đúng Mosfet là gì trở thành nền tảng quan trọng cho cả kỹ sư, đội ngũ kỹ thuật và các đơn vị triển khai dự án. Mosfet không chỉ là một linh kiện bán dẫn phổ biến trong mạch công suất và điều khiển, mà còn là yếu tố ảnh hưởng trực tiếp đến khả năng vận hành ổn định, tiết kiệm năng lượng và tuổi thọ của toàn bộ hệ thống.
Dưới góc nhìn kỹ thuật và định hướng ứng dụng thực tiễn, AME Group xây dựng nội dung này nhằm cung cấp kiến thức có chiều sâu, giúp người đọc nắm vững bản chất, nguyên lý và bối cảnh sử dụng mosfet trong các mô hình công nghiệp và hạ tầng hiện đại.

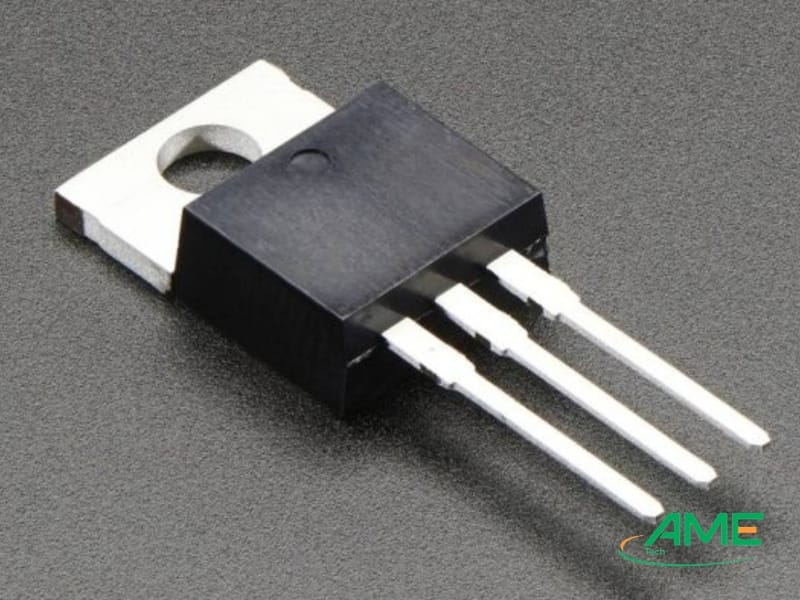

Mosfet là gì?
Trong lĩnh vực điện – điện tử, Mosfet là một linh kiện bán dẫn thuộc nhóm transistor hiệu ứng trường, được sử dụng rộng rãi để đóng cắt và điều khiển dòng điện trong mạch. Điểm nổi bật của linh kiện là khả năng điều khiển bằng điện áp, tốc độ chuyển mạch nhanh và tổn hao công suất thấp, phù hợp cho cả thiết bị dân dụng lẫn hệ thống công nghiệp.
Ký hiệu của Mosfet là gì?
Trong sơ đồ nguyên lý, Mosfet được thể hiện bằng ký hiệu tiêu chuẩn nhằm xác định đúng các chân kết nối và loại kênh sử dụng. Nắm vững ký hiệu giúp hạn chế sai sót khi lắp ráp, kiểm tra và bảo trì mạch điện tử.

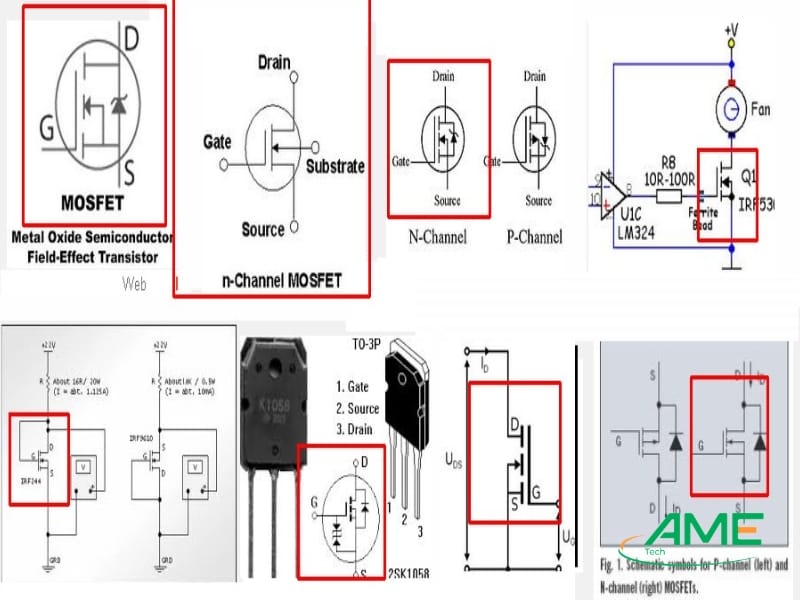

Ký hiệu của Mosfet trên sơ đồ mạch
Khi đọc bản vẽ hoặc sơ đồ nguyên lý, linh kiện này thường được ký hiệu bằng chữ “Q” (theo chuẩn tham chiếu linh kiện quốc tế). Ví dụ: Q1, Q2, Q5.
Sau ký hiệu “Q” sẽ đi kèm loại linh kiện và kênh dẫn, ví dụ:
• Q1 – N-Mosfet (Mosfet kênh N)
• Q2 – P-Mosfet (Mosfet kênh P)

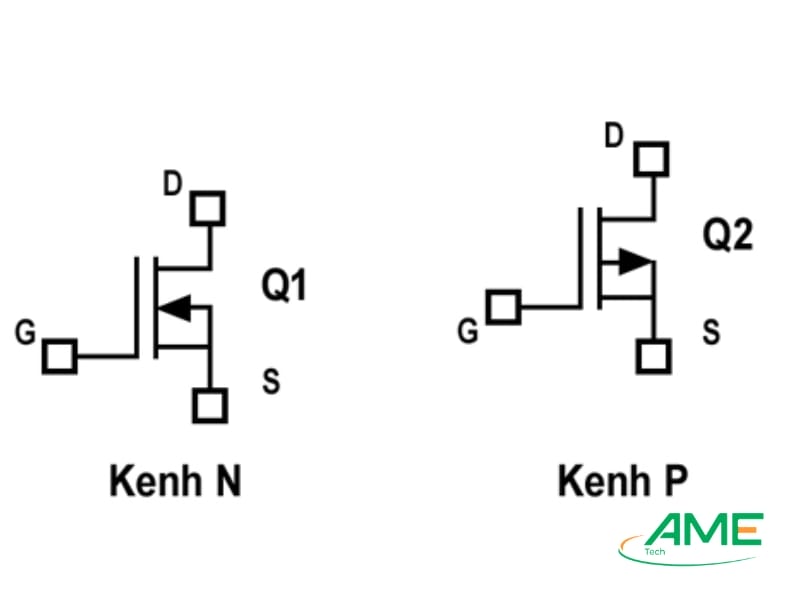

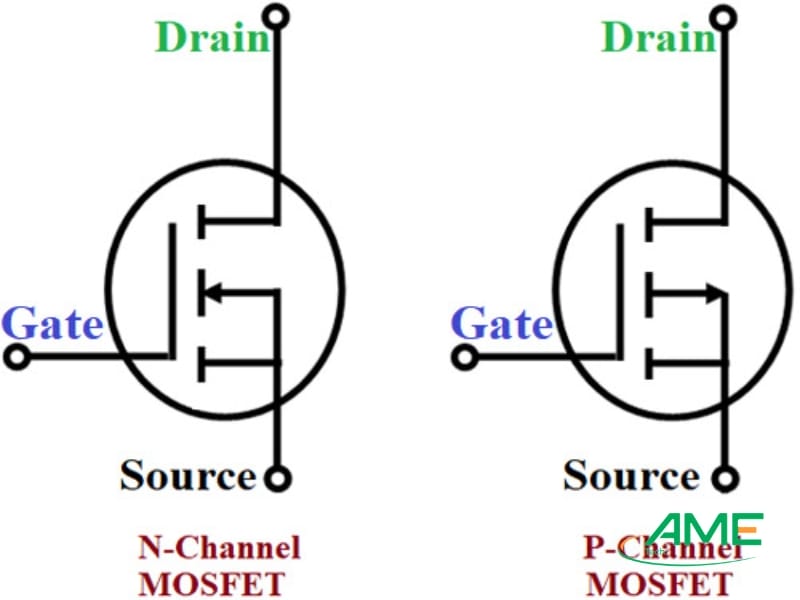

Ngoài ra, hình vẽ biểu tượng của linh kiện này trên sơ đồ sẽ thể hiện rõ ba chân:
• G (Gate)
• D (Drain)
• S (Source)
Mũi tên trong biểu tượng giúp phân biệt kênh N và kênh P, như mình đã trình bày ở trên.
Ký hiệu của Mosfet trên thân linh kiện

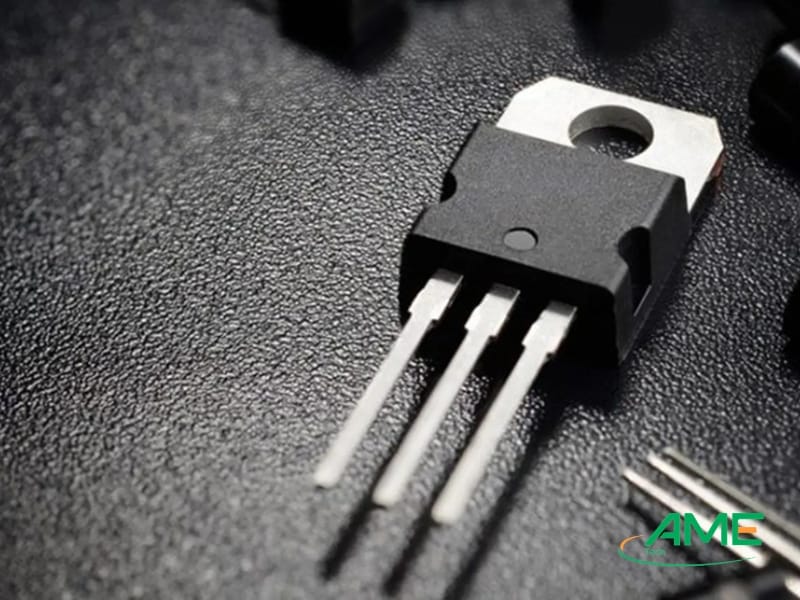

Trên thân linh kiện này thực tế (vỏ TO-220, SOT-23, DPAK, v.v.), nhà sản xuất sẽ in mã linh kiện để xác định chủng loại và thông số. Ví dụ phổ biến:
• IRF540N – Mosfet kênh N, dùng trong mạch công suất trung bình
• IRLZ44N – Mosfet kênh N, điều khiển tốt ở mức điện áp thấp
• AO3400 – Mosfet kênh N dạng dán SMD
• SI2301 – Mosfet kênh P, gói SMD nhỏ gọn
Mosfet dùng để làm gì?
Nhờ khả năng đóng cắt nhanh và điều khiển chính xác bằng tín hiệu điện áp, linh kiện này được xem là linh kiện nền tảng trong nhiều hệ thống điện – điện tử hiện đại, từ quy mô nhỏ đến các ứng dụng công suất lớn.
Ứng dụng trong mạch nguồn và chuyển đổi điện
• Linh kiện này hoạt động như công tắc điện tử trong mạch nguồn xung, giúp chuyển đổi và ổn định điện áp cung cấp cho các thiết bị điện tử.
• Trong bộ nghịch lưu và hệ thống inverter, Mosfet tham gia tạo dạng sóng xoay chiều từ nguồn một chiều, phục vụ cho hệ thống điện mặt trời, UPS và thiết bị công nghiệp.
Ứng dụng trong điều khiển và tự động hóa
• Mosfet được sử dụng để điều khiển động cơ DC, quạt, bơm và cơ cấu chấp hành, thông qua phương pháp điều chế độ rộng xung PWM.
• Trong hệ thống chiếu sáng, linh kiện này giúp điều chỉnh độ sáng LED linh hoạt, giảm tiêu thụ năng lượng và tăng tuổi thọ thiết bị.
Ứng dụng trong thiết bị điện tử tiêu dùng và công nghiệp
• Linh kiện này xuất hiện trong bộ sạc, adapter, máy tính, tivi và thiết bị điện tử gia dụng, đảm nhiệm vai trò đóng cắt và bảo vệ mạch.
• Trong môi trường công nghiệp, Mosfet được tích hợp vào biến tần, tủ điều khiển, hệ thống tự động hóa và thiết bị PLC, đảm bảo độ ổn định và chính xác trong vận hành.

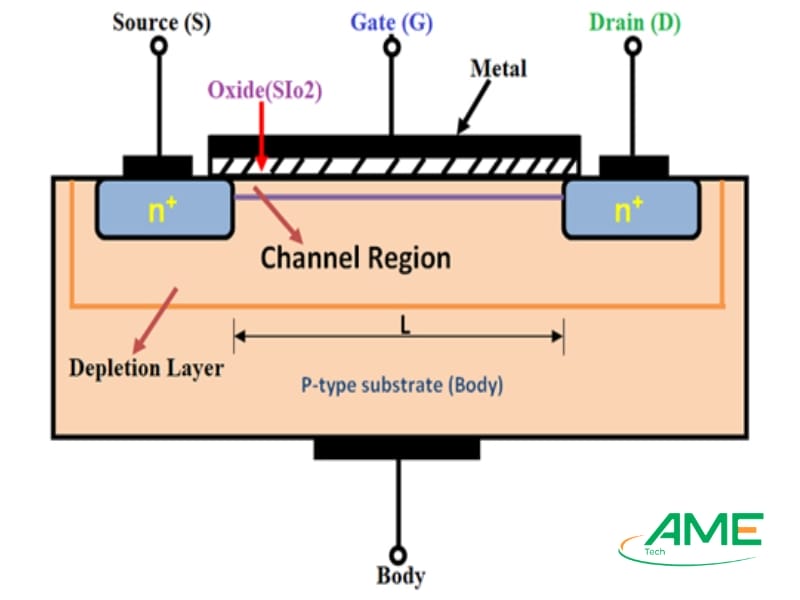

Cấu tạo của Mosfet là gì?
Để hiểu đúng linh kiện này là gì và cơ chế điều khiển dòng điện trong các hệ thống điện – điện tử, việc nắm rõ cấu tạo từng thành phần là nền tảng quan trọng. Dưới đây là các bộ phận chính được liệt kê mạch lạc, giúp bạn dễ theo dõi khi đọc datasheet và triển khai mạch thực tế.
Các cực cơ bản trong Mosfet
- Gate (G) – Cổng điều khiển: Gate là cực nhận tín hiệu điện áp để điều khiển trạng thái đóng hoặc ngắt của linh kiện này.
Cực này được cách ly với kênh dẫn bằng lớp oxit mỏng, giúp linh kiện này có trở kháng đầu vào cao và phù hợp với mạch vi điều khiển, PLC và hệ thống tự động hóa. - Drain (D) – Cực thoát: Drain là cực cho dòng điện chính đi qua khi linh kiện này ở trạng thái dẫn.
Trong các mạch công suất, Drain thường nối với tải và chịu điện áp cao, vì vậy cần quan tâm đến thông số Vds và dòng tối đa Id để đảm bảo an toàn vận hành. - Source (S) – Cực nguồn: Source là điểm tham chiếu cho điện áp điều khiển Gate.
Điện áp Vgs giữa Gate và Source quyết định linh kiện này đang ở trạng thái dẫn hay ngắt, từ đó ảnh hưởng trực tiếp đến hiệu suất của mạch.
Cấu trúc vật lý bên trong Mosfet
- Lớp oxit cách điện: Lớp silicon dioxide nằm giữa Gate và lớp bán dẫn, có chức năng cách điện hoàn toàn.
Khi đặt điện áp vào Gate, điện trường xuyên qua lớp oxit sẽ điều khiển sự hình thành hoặc triệt tiêu kênh dẫn bên dưới. - Kênh dẫn: Kênh dẫn là vùng cho phép dòng điện chạy từ Drain sang Source khi linh kiện này được kích hoạt.
Kênh chỉ hình thành khi điện áp Vgs vượt qua ngưỡng Vgs(th), và tổn hao công suất được thể hiện qua thông số Rds(on). - Vùng bán dẫn pha tạp: Các vùng bán dẫn loại N và P được pha tạp chính xác để tạo nên Mosfet kênh N hoặc kênh P.
Cấu trúc này quyết định mức điện áp điều khiển và cách bố trí linh kiện trong sơ đồ mạch.
Vỏ linh kiện và khả năng tản nhiệt
- Dạng đóng gói phổ biến: Mosfet thường có các dạng vỏ như TO-220, TO-247, DPAK, SOT-23 hoặc các gói SMD, phù hợp với từng mức công suất và không gian lắp đặt.
- Khả năng tản nhiệt: Trong các ứng dụng dòng lớn, linh kiện này cần gắn với tản nhiệt hoặc pad dẫn nhiệt để kiểm soát nhiệt độ và duy trì độ ổn định thông số.
- Độ bền và bảo vệ cơ học: Vỏ linh kiện giúp bảo vệ phần bán dẫn khỏi bụi, độ ẩm và tác động cơ học, đặc biệt quan trọng trong môi trường công nghiệp và ngoài trời.
Nguyên lý hoạt động của Mosfet là gì?
Loại linh kiện điện tử này hoạt động dựa trên hiệu ứng trường để kiểm soát dòng điện. Về cơ bản, Mosfet vận hành như một công tắc kỹ thuật số với hai chế độ chính: Đóng (Dẫn) và Ngắt (Khóa).
Nhờ cấu tạo từ các lớp bán dẫn và lớp cách điện cực mỏng, các hạt mang điện (electron hoặc lỗ trống) có khả năng di chuyển và phản ứng tức thời với điện trường. Đặc tính này cho phép linh kiện này thực hiện việc đóng cắt với tần số cực cao, lên đến hàng Megahertz (MHz). Tuy nhiên, trong thiết kế mạch thực tế, việc kiểm soát thời gian chuyển mạch là yếu tố quan trọng. Điều này đòi hỏi một mạch lái chuẩn xác để nạp/xả điện dung ký sinh tại chân G một cách nhanh chóng.
Các loại Mosfet hiện nay
Trên thị trường linh kiện điện – điện tử, linh kiện này được phân loại theo cấu trúc kênh dẫn, nguyên lý hoạt động và mức điện áp điều khiển. Việc hiểu rõ từng nhóm giúp kỹ thuật viên và doanh nghiệp lựa chọn đúng linh kiện cho mạch nguồn, điều khiển công suất và hệ thống tự động hóa chính xác.
Mosfet kênh N và Mosfet kênh P
Đây là cách phân loại phổ biến nhất, dựa trên loại hạt tải điện chính tham gia dẫn dòng trong kênh.
Mosfet kênh N (N-Channel Mosfet)
Mosfet kênh N dẫn điện bằng electron, cho khả năng chuyển mạch nhanh và mức tổn hao năng lượng thấp. So với kênh P cùng công suất, loại này thường có điện trở Rds(on) nhỏ hơn, giúp nâng cao hiệu suất và giảm nhiệt sinh ra trong quá trình vận hành. Mosfet kênh N được sử dụng rộng rãi trong mạch công suất, nguồn xung, điều khiển động cơ và driver LED, đặc biệt phù hợp với các hệ thống yêu cầu hiệu suất cao và khả năng tản nhiệt tốt.
Mosfet kênh P (P-Channel Mosfet)
Mosfet kênh P dẫn điện bằng lỗ trống và thường được lựa chọn trong các mạch điều khiển phía nguồn (high-side). So với kênh N, điện trở Rds (on) của kênh P thường cao hơn, nhưng lại có lợi thế trong việc đơn giản hóa thiết kế mạch vì giảm nhu cầu sử dụng driver điều khiển phức tạp. Loại này phù hợp cho mạch công suất nhỏ, mạch bảo vệ và các ứng dụng chuyển nguồn đơn giản.
Mosfet Enhancement và Mosfet Depletion
Phân loại này dựa trên trạng thái dẫn điện của linh kiện này khi chưa có điện áp điều khiển tại Gate.
Mosfet Enhancement (Mosfet tăng cường)
Mosfet Enhancement ở trạng thái mặc định không dẫn điện khi điện áp Vgs bằng 0. Thiết bị chỉ bắt đầu dẫn khi điện áp Gate vượt qua ngưỡng Vgs(th), giúp kiểm soát dòng điện một cách chính xác. Đây là loại linh kiện phổ biến nhất trong các mạch điện tử hiện đại, đặc biệt trong mạch nguồn xung, bộ chuyển đổi DC-DC và các hệ thống điều khiển tải.
Mosfet Depletion (Mosfet suy giảm)
Mosfet Depletion có trạng thái mặc định là dẫn điện ngay cả khi chưa cấp điện áp Gate. Để ngắt dòng, cần áp điện áp Gate theo chiều ngược lại. Loại này ít phổ biến hơn và thường xuất hiện trong các mạch đặc thù hoặc môi trường nghiên cứu, nơi cần duy trì dòng nền liên tục trong quá trình hoạt động.
Mosfet Logic Level và Mosfet tiêu chuẩn
Cách phân loại này dựa trên mức điện áp Gate cần thiết để linh kiện này dẫn hoàn toàn.
Mosfet Logic Level
Mosfet Logic Level có khả năng dẫn tốt ở mức điện áp Gate thấp, thường trong khoảng 3V đến 5V. Điều này giúp thiết bị tương thích trực tiếp với các vi điều khiển, Arduino và PLC tín hiệu thấp mà không cần mạch driver phức tạp. Loại linh kiện này này thường được sử dụng trong mạch điều khiển LED, relay bán dẫn và động cơ DC công suất nhỏ.
Mosfet tiêu chuẩn (Standard Mosfet)
Mosfet tiêu chuẩn yêu cầu điện áp Gate cao hơn, thường từ 10V đến 12V, để đạt trạng thái dẫn hoàn toàn. Chúng phù hợp cho các mạch công suất lớn, hệ thống công nghiệp và bộ nguồn chuyên dụng. Trong thực tế, loại này thường đi kèm mạch driver Gate riêng để đảm bảo quá trình đóng cắt ổn định và an toàn.
Mosfet công suất và Mosfet tín hiệu
Việc phân loại theo công suất giúp xác định phạm vi ứng dụng từ mạch điều khiển nhỏ đến hệ thống công nghiệp lớn.
Mosfet công suất (Power Mosfet)
Mosfet công suất được thiết kế để chịu dòng lớn và điện áp cao trong thời gian dài. Các thiết bị này thường có khả năng tản nhiệt tốt và được gắn kèm heatsink hoặc đế kim loại để duy trì nhiệt độ ổn định. Chúng được ứng dụng trong mạch nguồn xung, bộ sạc, inverter và hệ thống điều khiển động cơ, nơi yêu cầu kiểm soát chặt chẽ các thông số như Vds, Id và nhiệt độ hoạt động.
Mosfet tín hiệu (Small-Signal Mosfet)
Mosfet tín hiệu có dòng và công suất thấp, kích thước nhỏ gọn và ưu tiên độ ổn định trong xử lý tín hiệu. Chúng thường xuất hiện trong mạch khuếch đại, mạch logic và các hệ thống điều khiển nhúng, phù hợp với thiết bị điện tử dân dụng và các ứng dụng cần độ chính xác cao.
Đặc điểm của Mosfet là gì?
Để hiểu rõ linh kiện này trong bối cảnh kỹ thuật và ứng dụng thực tế, có thể hệ thống các đặc điểm cốt lõi theo từng nhóm yếu tố ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và độ bền của linh kiện trong mạch điện – điện tử.
Khả năng điều khiển bằng điện áp
Mosfet hoạt động dựa trên nguyên lý điều khiển dòng điện qua kênh dẫn bằng điện áp tại cực Gate, giúp linh kiện phù hợp với các hệ thống điều khiển số và mạch công suất hiện đại:
- Dòng Gate rất nhỏ: Gate được cách ly với kênh dẫn bằng lớp oxit mỏng, khiến dòng điện đi vào Gate gần như không đáng kể.
Nhờ đó, linh kiện này giảm tiêu thụ năng lượng điều khiển và hạn chế tổn hao trong toàn hệ thống. - Tương thích với vi điều khiển và IC logic: Linh kiện này có thể được điều khiển trực tiếp từ vi điều khiển, PLC hoặc IC logic mà không cần tầng khuếch đại dòng riêng.
- Thiết kế mạch trở nên đơn giản hơn và tín hiệu điều khiển được duy trì ổn định.
Trở kháng đầu vào cao
Trở kháng đầu vào lớn giúp Mosfet hoạt động hiệu quả trong các mạch yêu cầu độ chính xác và độ tin cậy cao:
- Giảm ảnh hưởng đến tín hiệu điều khiển: Tín hiệu điều khiển không bị sụt áp khi đưa vào Gate, giúp mạch giữ được độ chính xác trong suốt quá trình vận hành. Điều này đặc biệt quan trọng với các hệ thống điều khiển số và mạch tần số cao.
- Tăng độ ổn định cho hệ thống: Dòng vào Gate rất nhỏ giúp hạn chế nhiễu và dao động không mong muốn.
Hệ thống vận hành ổn định hơn trong môi trường công nghiệp và điều kiện tải thay đổi liên tục.
Khả năng chuyển mạch nhanh
Mosfet có khả năng đóng – ngắt dòng điện với tốc độ cao, đáp ứng tốt các ứng dụng yêu cầu tần số chuyển mạch lớn:
- Hiệu suất trong mạch nguồn xung: Tốc độ chuyển mạch nhanh giúp giảm tổn hao năng lượng khi đóng ngắt. Hiệu suất tổng thể của bộ nguồn switching và inverter được cải thiện rõ rệt.
- Điều khiển công suất chính xác: Linh kiện này cho phép điều chỉnh mức công suất cấp cho tải thông qua điều chế PWM.
Điện trở dẫn thấp Rds(on)
Rds(on) thể hiện điện trở giữa Drain và Source khi Mosfet ở trạng thái dẫn, ảnh hưởng trực tiếp đến tổn hao và nhiệt độ làm việc:
- Giảm sụt áp và tổn thất công suất: Rds (on) thấp giúp hạn chế sụt áp trên linh kiện khi dòng điện chạy qua. Năng lượng được truyền đến tải hiệu quả hơn, giảm hao phí trên đường dẫn.
- Hạn chế sinh nhiệt trong vận hành: Tổn hao công suất thấp đồng nghĩa với lượng nhiệt sinh ra ít hơn. Linh kiện này có thể hoạt động ổn định trong các mạch công suất lớn và thời gian dài.
Độ nhạy với tĩnh điện và yêu cầu bảo vệ
Bên cạnh ưu điểm, Mosfet cần được bảo vệ đúng cách để đảm bảo độ bền trong môi trường làm việc khắc nghiệt:
- Nhạy cảm với quá áp tại Gate: Lớp oxit Gate mỏng dễ bị hư hỏng khi điện áp Vgs vượt ngưỡng cho phép. Việc bổ sung điện trở Gate hoặc diode bảo vệ giúp giảm rủi ro hỏng linh kiện.
- Yêu cầu tản nhiệt và bố trí mạch: Trong mạch công suất, MOSFET có thể sinh nhiệt đáng kể khi tải lớn. Bố trí PCB hợp lý và sử dụng tản nhiệt phù hợp giúp kéo dài tuổi thọ linh kiện.
Tính linh hoạt trong dải công suất và ứng dụng
Mosfet được sản xuất với nhiều mức điện áp, dòng điện và kiểu đóng gói khác nhau, đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp:
- Ứng dụng trong mạch công suất nhỏ: Linh kiện này xuất hiện trong mạch điều khiển LED, bộ sạc và thiết bị điện tử dân dụng. Ưu điểm là kích thước nhỏ, dễ tích hợp và hiệu suất cao.
- Vai trò trong hệ thống công nghiệp và năng lượng: Mosfet được sử dụng trong bộ biến tần, hệ thống năng lượng tái tạo và dây chuyền tự động hóa. Khả năng chịu tải và vận hành liên tục giúp linh kiện đáp ứng yêu cầu kỹ thuật khắt khe.
Với những gì mà AME Group vừa chia sẻ có thể thấy, việc hiểu rõ Mosfet là gì không chỉ dừng lại ở khái niệm hay cấu tạo, mà còn nằm ở cách lựa chọn, bảo vệ và triển khai linh kiện này trong từng hệ thống cụ thể. Từ mạch điều khiển cơ bản đến các giải pháp công suất và tự động hóa quy mô lớn, linh kiện này luôn giữ vai trò then chốt trong việc đảm bảo hiệu suất, độ an toàn và tính ổn định lâu dài.
