Công Suất Phản Kháng Là Gì? Giải Pháp Bù Hiệu Quả Và Tiết Kiệm

Công suất phản kháng là một thành phần quan trọng trong hệ thống điện xoay chiều, ảnh hưởng trực tiếp đến hiệu suất vận hành và chi phí sử dụng điện của doanh nghiệp. Việc kiểm soát tốt công suất phản kháng, nâng cao hệ số công suất cosφ và sử dụng giải pháp bù phù hợp giúp giảm tổn thất điện năng, tăng độ ổn định cho hệ thống. Cùng Ame Group tìm hiểu khái niệm, cách tính và các giải pháp tối ưu công suất phản kháng trong công nghiệp.

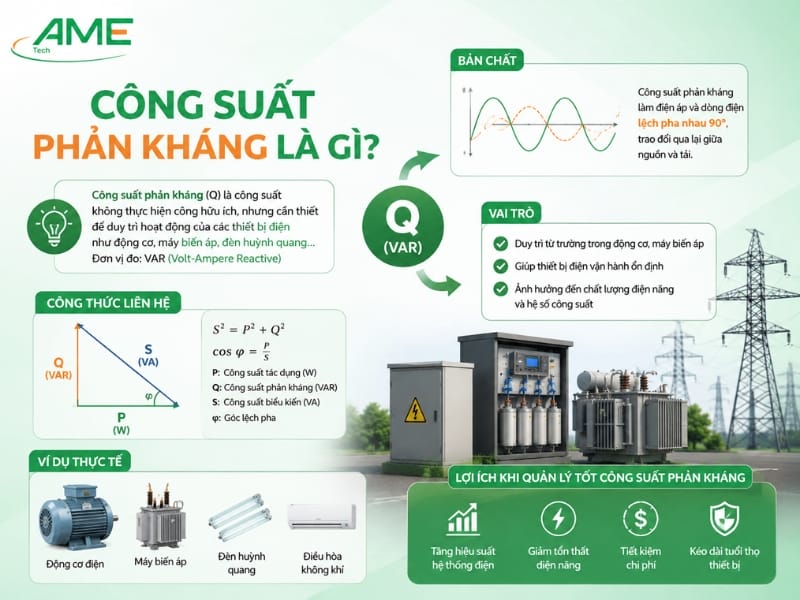

Công suất phản kháng là gì? Tổng quan kiến thức kỹ thuật cần biết

Công suất phản kháng là một đại lượng quan trọng trong hệ thống điện xoay chiều, đặc biệt đối với các nhà máy, xưởng sản xuất và công trình sử dụng nhiều thiết bị điện cảm như động cơ, máy biến áp, máy nén khí. Việc hiểu rõ bản chất của công suất phản kháng giúp doanh nghiệp kiểm soát hiệu suất vận hành, giảm tổn thất điện năng và lựa chọn giải pháp thiết bị điện phù hợp.

Trong thực tế, công suất phản kháng không trực tiếp tạo ra công nhưng lại đóng vai trò duy trì từ trường để các thiết bị điện hoạt động ổn định. Nếu công suất phản kháng quá lớn, hệ thống điện có thể gặp tình trạng tăng dòng tải, giảm hiệu suất truyền tải và phát sinh chi phí điện năng không cần thiết.

1. Khái niệm và bản chất của công suất phản kháng (Q)

Công suất phản kháng (Reactive Power) là thành phần công suất trong hệ thống điện xoay chiều được sử dụng để tạo và duy trì từ trường hoặc điện trường trong các thiết bị điện có tính cảm hoặc dung. Đại lượng này được ký hiệu là Q và đo bằng đơn vị VAR (Volt Ampere Reactive), kVAR hoặc MVAR.

Khác với công suất tác dụng tạo ra năng lượng hữu ích, công suất phản kháng thực hiện quá trình trao đổi năng lượng giữa nguồn điện và các phần tử tích trữ năng lượng như cuộn dây, tụ điện. Năng lượng này được tích lũy trong một nửa chu kỳ và trả lại nguồn điện ở chu kỳ tiếp theo.

Bản chất hoạt động của công suất phản kháng:

• Xuất hiện trong hệ thống điện xoay chiều: Do sự lệch pha giữa điện áp và dòng điện khi cấp nguồn cho các tải cảm hoặc tải dung.
• Không chuyển hóa trực tiếp thành công cơ học hoặc nhiệt năng: Công suất phản kháng không làm quay động cơ hay tạo ra sản phẩm trực tiếp.
• Cần thiết cho thiết bị điện hoạt động: Các thiết bị như động cơ không đồng bộ, máy biến áp, cuộn kháng cần công suất phản kháng để tạo từ trường làm việc.
• Ảnh hưởng trực tiếp đến khả năng truyền tải điện: Công suất phản kháng càng lớn thì dòng điện chạy trong hệ thống càng tăng, gây tổn hao trên dây dẫn và thiết bị đóng cắt.

Trong hệ thống điện công nghiệp, việc duy trì mức công suất phản kháng phù hợp là yếu tố quan trọng để đảm bảo hệ thống vận hành ổn định. Đây cũng là lý do nhiều doanh nghiệp sử dụng các giải pháp như tụ bù công suất phản kháng, tủ bù cosφ và thiết bị điều khiển tự động nhằm cải thiện hiệu suất sử dụng điện.

2. Phân biệt công suất tác dụng (P), công suất phản kháng (Q) và công suất biểu kiến (S)

Để đánh giá đầy đủ tình trạng hoạt động của một hệ thống điện xoay chiều, cần phân biệt ba loại công suất cơ bản gồm: công suất tác dụng (P), công suất phản kháng (Q) và công suất biểu kiến (S).

Mỗi loại công suất đảm nhận một vai trò khác nhau trong quá trình truyền tải và sử dụng điện.

Loại công suất	Ký hiệu	Đơn vị đo	Đặc điểm
Công suất tác dụng	P	W, kW	Là công suất tạo ra công việc hữu ích như vận hành động cơ, chiếu sáng, sinh nhiệt
Công suất phản kháng	Q	VAR, kVAR	Dùng để tạo từ trường, duy trì hoạt động của thiết bị điện cảm
Công suất biểu kiến	S	VA, kVA	Là tổng hợp giữa công suất tác dụng và công suất phản kháng mà nguồn điện phải cung cấp

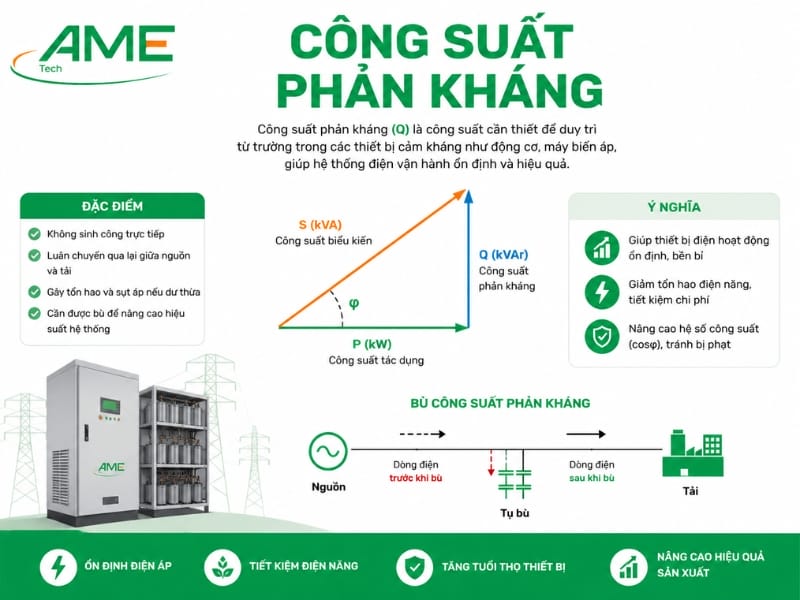

Mối quan hệ giữa ba loại công suất được thể hiện thông qua tam giác công suất:

• Công suất biểu kiến (S) thể hiện tổng nhu cầu công suất của tải.
• Công suất tác dụng (P) là phần năng lượng thực sự được sử dụng.
• Công suất phản kháng (Q) là phần năng lượng dao động qua lại giữa nguồn và tải.

Ý nghĩa của việc phân biệt các loại công suất:

• Giúp kỹ thuật viên đánh giá chính xác tình trạng sử dụng điện của hệ thống.
• Hỗ trợ tính toán lựa chọn máy biến áp, dây dẫn, thiết bị đóng cắt phù hợp.
• Xác định nhu cầu sử dụng tụ bù để nâng cao hệ số công suất.
• Hạn chế tình trạng thiết bị điện phải làm việc với dòng điện lớn hơn cần thiết.

Đối với các hệ thống điện công nghiệp có nhiều động cơ hoặc thiết bị công suất lớn, việc kiểm soát công suất phản kháng giúp giảm áp lực lên hệ thống truyền tải và nâng cao độ ổn định khi vận hành.

3. Hệ số công suất cosφ và tầm quan trọng trong hệ thống điện công nghiệp

Hệ số công suất cosφ là chỉ số thể hiện mức độ hiệu quả sử dụng điện của hệ thống. Đây là tỷ lệ giữa công suất tác dụng và công suất biểu kiến, cho biết bao nhiêu phần công suất cung cấp được chuyển đổi thành năng lượng hữu ích.

Công thức:

cosφ = P/S

Trong đó:

• P: Công suất tác dụng (kW)
• S: Công suất biểu kiến (kVA)

Hệ số công suất càng cao chứng tỏ hệ thống sử dụng điện càng hiệu quả, lượng công suất phản kháng dư thừa càng thấp.

Vai trò của cosφ trong hệ thống điện công nghiệp:

• Giảm tổn thất điện năng: Khi cosφ thấp, dòng điện tăng lên để đáp ứng cùng một mức công suất tải, làm tăng tổn hao trên dây dẫn.
• Tăng khả năng tải của hệ thống: Cải thiện cosφ giúp máy biến áp, đường dây và thiết bị đóng cắt hoạt động hiệu quả hơn.
• Ổn định điện áp: Hạn chế hiện tượng sụt áp khi vận hành các thiết bị công suất lớn.
• Tối ưu chi phí vận hành: Giảm lượng công suất phản kháng phải cung cấp từ lưới điện, hạn chế các khoản chi phí phát sinh.

Nguyên nhân khiến hệ số công suất thấp:

• Sử dụng nhiều động cơ điện công suất lớn.
• Máy biến áp vận hành non tải.
• Thiết bị điện cũ có hiệu suất thấp.
• Hệ thống chưa được trang bị giải pháp bù công suất phản kháng phù hợp.

Giải pháp cải thiện hệ số công suất:

Doanh nghiệp thường sử dụng các thiết bị:

• Tụ bù công suất phản kháng: Bổ sung nguồn công suất phản kháng tại chỗ, giảm lượng phản kháng lấy từ lưới điện.
• Tủ bù công suất phản kháng tự động: Tự động đóng/ngắt các cấp tụ theo mức tải thực tế.
• Thiết bị đóng cắt bảo vệ: Đảm bảo hệ thống tụ bù vận hành an toàn, ổn định.

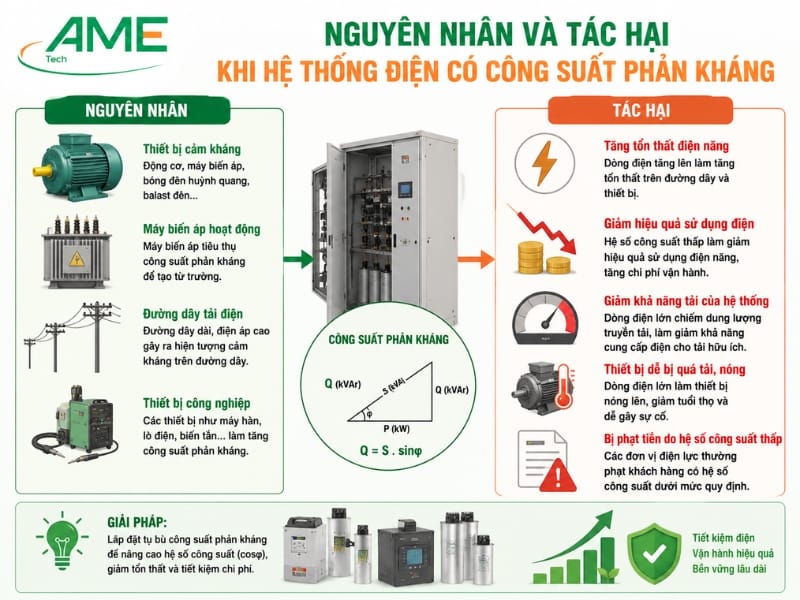

Nguyên nhân và tác hại khi hệ thống điện có công suất phản kháng cao

Công suất phản kháng là thành phần cần thiết trong hệ thống điện xoay chiều để duy trì từ trường cho các thiết bị cảm ứng hoạt động. Tuy nhiên, khi lượng công suất phản kháng phát sinh quá lớn nhưng không được kiểm soát, hệ thống điện sẽ phải truyền tải thêm dòng điện không tạo ra công suất hữu ích. Điều này làm giảm hiệu suất vận hành, gia tăng tổn thất năng lượng và ảnh hưởng đến chi phí sử dụng điện của doanh nghiệp.

Đặc biệt tại các nhà máy, xưởng sản xuất hoặc công trình sử dụng nhiều thiết bị điện công suất lớn, việc kiểm soát công suất phản kháng đóng vai trò quan trọng trong việc ổn định hệ thống, nâng cao hệ số công suất cosφ và tối ưu chi phí vận hành.

1. Các nguyên nhân chính gây ra công suất phản kháng dư thừa

Công suất phản kháng dư thừa chủ yếu xuất hiện do sự hoạt động của các thiết bị có tính cảm kháng cao trong hệ thống điện. Những thiết bị này cần năng lượng từ trường để vận hành, từ đó phát sinh một lượng công suất phản kháng nhất định.

Các nguyên nhân phổ biến gồm:

Sử dụng nhiều tải cảm kháng trong hệ thống điện

Các thiết bị điện có cuộn dây hoặc bộ phận tạo từ trường thường tạo ra công suất phản kháng lớn, điển hình như:

• Động cơ điện công nghiệp:
  Đây là nhóm thiết bị tiêu thụ công suất phản kháng nhiều nhất trong các nhà máy, đặc biệt là động cơ công suất lớn sử dụng liên tục trong dây chuyền sản xuất. Động cơ cần công suất phản kháng để tạo từ trường quay phục vụ quá trình vận hành.
• Máy biến áp:
  Máy biến áp luôn cần một lượng công suất phản kháng để duy trì từ thông trong lõi thép. Khi hệ thống có nhiều máy biến áp hoạt động cùng lúc, lượng công suất phản kháng tiêu thụ sẽ tăng lên đáng kể.
• Đèn phóng điện và thiết bị chiếu sáng công nghiệp:
  Một số loại đèn huỳnh quang, đèn cao áp sử dụng chấn lưu điện từ có thể làm giảm hệ số công suất và tạo ra thành phần công suất phản kháng.
• Thiết bị điện có cuộn cảm khác:
  Bao gồm máy hàn, cuộn kháng, hệ thống điều hòa công nghiệp, quạt công suất lớn, máy nén khí và nhiều thiết bị sử dụng động cơ điện.

Hệ thống điện vận hành không được tối ưu

Ngoài nguyên nhân từ thiết bị sử dụng điện, công suất phản kháng cao còn có thể xuất phát từ cách vận hành hệ thống:

• Thiết bị hoạt động non tải trong thời gian dài.
• Động cơ điện công suất lớn nhưng không được điều chỉnh phù hợp với nhu cầu sử dụng.
• Không lắp đặt hoặc lắp đặt hệ thống bù công suất phản kháng chưa phù hợp.
• Tụ bù công suất phản kháng bị hỏng, suy giảm hiệu suất hoặc lựa chọn sai công suất.

Đối với các doanh nghiệp có phụ tải lớn, việc kiểm tra định kỳ hệ số công suất cosφ và tình trạng hoạt động của thiết bị điện là giải pháp cần thiết để phát hiện sớm nguyên nhân gây dư thừa công suất phản kháng.

2. Những ảnh hưởng tiêu cực của công suất phản kháng đối với hệ thống

Công suất phản kháng quá cao không chỉ làm giảm hiệu quả sử dụng điện mà còn ảnh hưởng trực tiếp đến khả năng truyền tải, độ ổn định và tuổi thọ của thiết bị trong hệ thống điện.

Gây sụt áp trên đường dây, tăng tổn thất công suất

Khi công suất phản kháng tăng, dòng điện chạy trên đường dây cũng tăng theo dù lượng điện năng này không trực tiếp tạo ra công suất hữu ích. Điều này dẫn đến:

• Tăng tổn hao nhiệt trên dây dẫn.
• Làm giảm hiệu suất truyền tải điện.
• Gây hiện tượng sụt áp tại các điểm tiêu thụ điện xa nguồn.
• Ảnh hưởng đến khả năng hoạt động ổn định của máy móc, thiết bị.

Đối với nhà máy sản xuất, tình trạng sụt áp kéo dài có thể khiến động cơ khởi động khó khăn, thiết bị điều khiển hoạt động không ổn định hoặc làm giảm tuổi thọ linh kiện điện.

Làm tăng yêu cầu về dung lượng dây dẫn và thiết bị đóng cắt

Công suất phản kháng lớn khiến dòng điện tổng trong hệ thống tăng lên. Vì vậy, để đảm bảo khả năng chịu tải, doanh nghiệp phải sử dụng các thiết bị điện có thông số cao hơn.

Một số ảnh hưởng cụ thể:

• Cần sử dụng dây dẫn có tiết diện lớn hơn để đáp ứng dòng điện tăng cao.
• Máy biến áp phải có công suất lớn hơn so với nhu cầu thực tế.
• Thiết bị đóng cắt như MCCB, ACB, contactor, cầu dao bảo vệ phải có khả năng chịu dòng lớn hơn.
• Chi phí đầu tư hệ thống điện ban đầu tăng lên.

Việc giảm công suất phản kháng thông qua giải pháp bù phù hợp giúp doanh nghiệp tối ưu kích thước thiết bị, giảm áp lực cho hệ thống phân phối điện và nâng cao hiệu quả sử dụng tài sản điện.

Phát sinh chi phí tiền điện do công suất phản kháng vượt mức cho phép

Theo quy định của ngành điện, các khách hàng sử dụng điện có hệ thống phụ tải lớn cần duy trì hệ số công suất ở mức phù hợp. Khi hệ số công suất thấp, lượng công suất phản kháng tiêu thụ vượt giới hạn cho phép có thể phát sinh chi phí mua điện năng phản kháng.

Tình trạng này thường gặp ở:

• Nhà máy sản xuất công nghiệp.
• Khu công nghiệp.
• Tòa nhà thương mại.
• Công trình sử dụng nhiều thiết bị động cơ.

Để hạn chế chi phí phát sinh, doanh nghiệp thường áp dụng giải pháp:

• Lắp đặt tủ bù công suất phản kháng tự động.
• Sử dụng tụ bù công suất phù hợp với đặc điểm phụ tải.
• Trang bị thiết bị đóng cắt, bảo vệ chuyên dụng cho hệ thống bù.

Các giải pháp nâng cao hệ số công suất và bù công suất phản kháng hiệu quả

Nâng cao hệ số công suất giúp hệ thống điện vận hành ổn định, giảm tổn thất năng lượng và tối ưu chi phí sử dụng điện. Doanh nghiệp có thể áp dụng hai nhóm giải pháp chính gồm cải thiện tự nhiên và sử dụng thiết bị bù công suất phản kháng chuyên dụng.

1. Giải pháp tự nhiên (Nâng cao hệ số cosφ không dùng thiết bị phụ)

Giải pháp tự nhiên tập trung vào việc tối ưu cách vận hành và lựa chọn thiết bị điện nhằm giảm lượng công suất phản kháng phát sinh.

Các phương pháp phổ biến:

• Lựa chọn thiết bị có công suất phù hợp: Tránh sử dụng động cơ, máy biến áp dư công suất gây tình trạng non tải, làm giảm hệ số cosφ.
• Hạn chế thiết bị chạy không tải: Tắt các máy móc không cần thiết để giảm tiêu hao công suất phản kháng.
• Cân bằng phụ tải 3 pha: Phân bổ tải hợp lý giúp hệ thống hoạt động ổn định, giảm tổn thất điện năng.
• Bảo dưỡng thiết bị định kỳ: Duy trì hiệu suất động cơ, máy móc và hạn chế sự cố điện.

Giải pháp tự nhiên phù hợp với các hệ thống có mức tiêu thụ điện vừa phải. Với nhà máy, xưởng sản xuất có nhiều thiết bị cảm như động cơ, máy bơm, máy nén khí…, cần kết hợp thêm giải pháp bù công suất phản kháng.

2. Giải pháp nhân tạo (Sử dụng hệ thống tụ bù tự động)

Tủ bù công suất phản kháng là giải pháp phổ biến giúp cải thiện hệ số công suất bằng cách cung cấp công suất phản kháng cần thiết ngay tại nơi tiêu thụ.

Lợi ích của hệ thống tụ bù:

• Cải thiện hệ số công suất cosφ.
• Giảm tổn thất trên đường dây điện.
• Tăng khả năng tải của máy biến áp và thiết bị điện.
• Hạn chế chi phí do tiêu thụ công suất phản kháng.
• Nâng cao độ ổn định cho hệ thống điện công nghiệp.

Công suất phản kháng đóng vai trò quan trọng trong việc duy trì hoạt động ổn định của các thiết bị điện nhưng cần được kiểm soát phù hợp để tránh gây tổn hao năng lượng và tăng chi phí vận hành. Việc kết hợp giữa tối ưu phụ tải, cải thiện hệ số công suất và sử dụng tủ bù công suất phản kháng tự động là giải pháp hiệu quả cho nhà máy, xưởng sản xuất và hệ thống điện công nghiệp.
