Hôm nay, Ame Group sẽ hướng dẫn các bạn cách đấu điện 3 pha 220V chuẩn kỹ thuật nhất, có công suất cao nhất, độ bền cao nhất và độ an toàn cao nhất. Theo dõi hết bài viết này để hiểu rõ các đấu điện 3 pha hình tam giác, hình sao nhé!!
Sơ đồ và cách đấu dây điện 3 pha 220V chi tiết cho người mới
Sơ đồ hình tam giác
Sơ đồ hình tam giác được sử dụng trong hệ thống dây điện ba pha thường có lớp vỏ bọc cách điện bên ngoài hoặc không có lớp vỏ bọc cách điện. Khi lựa chọn dây điện, người ta nên ưu tiên chọn theo mức điện áp đồng bộ phù hợp với công trình hoặc theo nhu cầu cụ thể của mình. Đáng chú ý, không cần quá lo lắng về mức giá bán của dây điện ba pha, vì nó tương đối phù hợp với điều kiện kinh tế hiện nay.

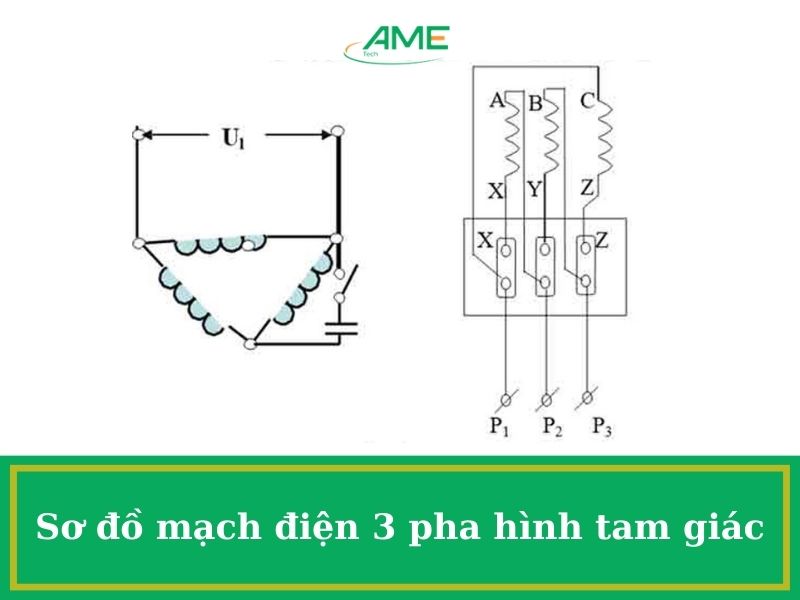

Cách đấu nối dây điện 3 pha theo hình tam giác được sử dụng phổ biến trong các hệ thống tải công suất vừa và nhỏ. Nguyên tắc đấu nối như sau:
- Đầu cuối cuộn dây thứ nhất đấu nối với đầu cuộn dây thứ hai.
- Đầu cuối cuộn dây thứ hai đấu nối với đầu cuộn dây thứ ba.
- Đầu cuối cuộn dây thứ ba đấu nối với đầu cuộn dây thứ nhất.
Sau khi đấu nối xong, bạn sẽ có được một hệ thống dây điện 3 pha hình tam giác. Hệ thống này thường được sử dụng để cấp điện cho động cơ điện 3 pha đấu hình tam giác.
Sơ đồ hình sao
Sơ đồ hình sao là một cấu trúc nguồn điện 3 pha, trong đó nguồn điện được tạo ra từ máy phát điện thông qua sự đồng bộ 3 pha. Thiết kế của máy phát điện bao gồm 6 rãnh, trong mỗi rãnh này có 3 dây quấn với số vòng quấn khác nhau.
Khi chúng ta thực hiện việc kết nối điện 3 pha, điều quan trọng là phải lưu ý các đặc điểm sau. Mọi người cần phải phân biệt rõ ràng giữa dây pha và dây trung tính. Theo nguyên tắc, dây pha phải được kết nối với dây pha và dây trung tính phải được kết nối với dây trung tính.
Nguyên tắc kết nối điện 3 pha theo cấu trúc hình sao là chụm đầu U2, V2, W2 được kết nối với nhau như các thanh đồng có sẵn trong hộp đấu dây của động cơ, và 3 đầu U1, V1, W1 được kết nối với nguồn điện 3 pha. Thông thường, trên động cơ sẽ có thông số được ghi nhãn với cấp điện tương ứng là 220V/380V.

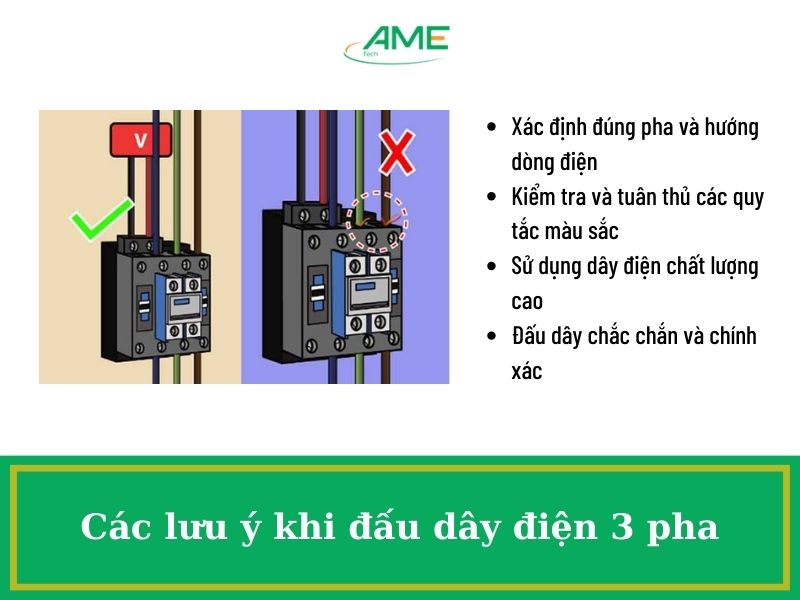

Các lưu ý quan trọng khi đấu dây điện 3 pha mà bạn không thể lơ là
Khi đấu dây điện 3 pha, có một số lưu ý quan trọng mà bạn không thể bỏ qua để đảm bảo an toàn và hiệu suất của hệ thống điện. Dưới đây là một số lưu ý quan trọng:
- Xác định đúng pha và hướng dòng điện: Trước khi bắt đầu đấu dây, hãy đảm bảo bạn đã xác định đúng pha và hướng dòng điện của hệ thống. Đây là thông tin quan trọng để đảm bảo các pha được kết nối đúng với nhau.
- Kiểm tra và tuân thủ các quy tắc màu sắc: Hãy tuân thủ các quy tắc màu sắc thích hợp để đấu dây. Trong hầu hết các quốc gia, màu sắc dây điện 3 pha thông thường là đỏ, vàng và xanh dương. Đảm bảo rằng bạn sử dụng các dây điện có màu tương ứng và tuân thủ các quy định định sẵn.
- Sử dụng dây điện chất lượng cao: Đảm bảo bạn sử dụng các dây điện chất lượng cao, có khả năng chịu được dòng điện 3 pha. Điều này đảm bảo hiệu suất và an toàn của hệ thống điện.
- Đấu dây chắc chắn và chính xác: Khi đấu dây, hãy đảm bảo rằng bạn đã kết nối chúng một cách chắc chắn và chính xác. Sử dụng các phương pháp kết nối như xiết bu lông hoặc kẹp dây điện để đảm bảo độ ổn định và giảm thiểu khả năng nối lỏng.
Lưu ý rằng việc đấu dây điện 3 pha có thể nguy hiểm và cần sự chú ý và hiểu biết sâu về hệ thống điện. Luôn luôn tuân thủ quy định an toàn và tìm kiếm sự hỗ trợ nếu bạn không có đủ kỹ năng và kinh nghiệm cần thiết.
Một số lỗi thường gặp và cách sửa chữa hệ thống điện 3 pha khi gặp sự cố
Khi hệ thống điện ba pha gặp sự cố, có một số lỗi thường gặp mà bạn có thể gặp phải. Dưới đây là một số lỗi thông thường và cách khắc phục chúng:
1. Mất điện một pha
– Kiểm tra hộp đấu nối để xác định xem có mất điện trên một pha cụ thể hay không.
– Kiểm tra các bộ cắt mạch và các công tắc điện để đảm bảo rằng chúng hoạt động bình thường.
– Kiểm tra các đầu nối và kết nối dây để đảm bảo chúng không bị chập chờn hoặc kẹt.
– Nếu phát hiện bất kỳ vấn đề nào, hãy sửa chữa hoặc thay thế các linh kiện bị hỏng.
2. Mất cân bằng dòng điện

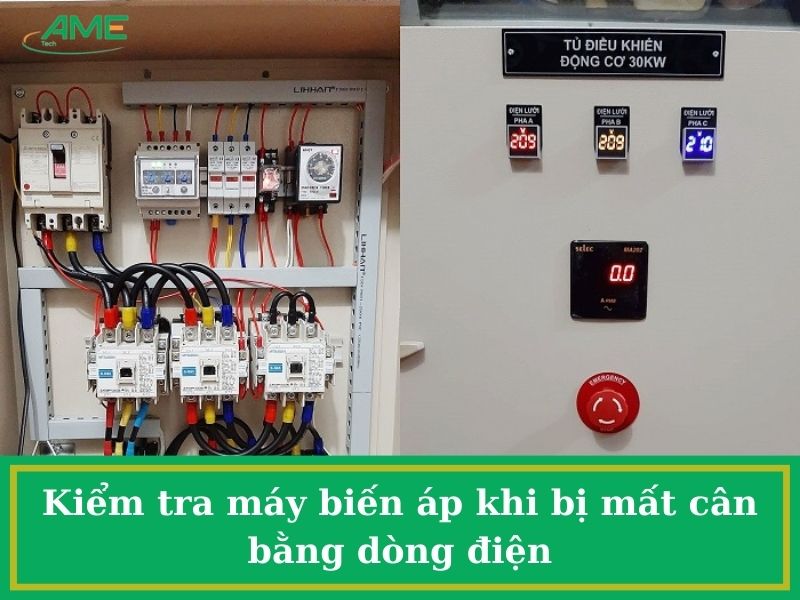

– Kiểm tra các thiết bị điện như máy biến áp, máy phát điện và động cơ để xác định xem liệu chúng có hoạt động đúng cách hay không.
– Kiểm tra các mạch điện và các công tắc điện để đảm bảo rằng chúng không bị nghẽn hoặc hỏng.
– Thay thế hoặc sửa chữa các thiết bị điện hỏng hoặc không hoạt động đúng cách.
3. Mất điện toàn bộ hệ thống
– Kiểm tra nguồn điện đầu vào để đảm bảo rằng không có sự cố phát sinh từ nguồn cung cấp.
– Kiểm tra các bộ cắt mạch tổng và bảo vệ quá dòng để đảm bảo rằng chúng hoạt động bình thường.
– Kiểm tra các dây nối và đầu nối để đảm bảo rằng không có sự cố nối không chính xác hoặc kết nối kém chất lượng.
– Nếu không tìm thấy vấn đề gì với hệ thống, hãy liên hệ với một nhà thầu điện chuyên nghiệp để kiểm tra và sửa chữa.
4. Mất điện một phần hệ thống
– Kiểm tra các thiết bị điện trong phần mất điện để xác định nguyên nhân.
– Kiểm tra các công tắc mạch và bảo vệ quá dòng để đảm bảo rằng chúng hoạt động đúng cách.
– Kiểm tra các đầu nối và kết nối dây để đảm bảo chúng không bị chập chờn hoặc kẹt.
– Sửa chữa hoặc thay thế các thiết bị điện hỏng hoặc không hoạt động đúng cách.
Trên đây là những chia sẻ của Ame Group về cách đấu điện 3 pha 220V dành cho bạn. Ngoài việc bạn cần phải chú ý đấu điện theo kiểu nào mà còn có các lưu ý quan trong để thiết bị luôn hoạt động mạnh mẽ, đảm bảo an toàn cho người sử dụng. Và nếu quý vị còn bất cứ câu hỏi nào thì hãy liên hệ với chúng tôi theo thông tin liên hệ sau đây nhé.
====================================
