Dựa vào quy định màu dây điện 3 lõi chúng ta có thể phân biệt được đâu là dây tiếp đất, đâu là dây trung tính, đâu là dây chính…Từ đó có thể thực hiện các thao tác đấu nối hoặc sửa chữa khi cần thiết một cách an toàn. Vậy quy định về màu sắc này ra sao? Cùng AME Group đi tìm hiểu trong bài viết dưới đây nhé.
Quy định màu sắc dây điện 3 lõi chính xác nhất
Việc sử dụng dây dẫn điện với màu sắc dây dẫn đáp ứng đúng các tiêu chuẩn sẽ giúp nâng cao hiệu quả đảm bảo an toàn điện, giảm thiểu rủi ro nhầm lẫn. Vì vậy việc tuân thủ các quy định cụ thể là điều chúng ta nên thực hiện nghiêm túc.

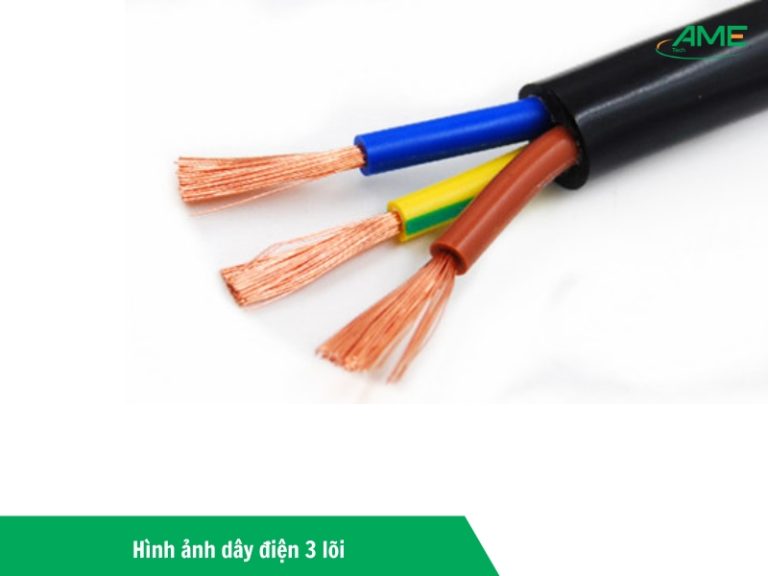

Dây điện 3 lõi là dây gì?
Dây điện 3 lõi là dây dẫn điện được thiết kế với 3 lõi dây bằng đồng dẹt xoắn với nhau, bọc lớp cách điện giữa các lõi để tránh tình trạng va đập cũng như xảy ra tình trạng ngắn mạch.
Loại dây này thường được sử dụng để dẫn điện trong các ứng dụng như: chiếu sáng, quạt điện, máy tính hay các thiết bị điện dân dụng khác.
Quy định mã màu dây điện 3 lõi chính xác nhất
Màu sắc của dây dẫn điện có thể được tuân thủ theo tiêu chuẩn quốc gia hoặc quốc tế, cũng như môi trường ứng dụng. Dưới đây chúng ta sẽ tìm hiểu về
Màu đen – pha nóng
Màu đen thường được sử dụng cho dây điện chính, hay còn gọi là dây nóng. Đây là dây chịu dòng điện chính từ nguồn cấp đến thiết bị điện. Nếu xảy ra sự cố, dây đen này có thể tiềm ẩn nhiều nguy cơ về mất an toàn điện, vì vậy việc xác định đúng chức năng của dây dẫn là điều quan trọng.
Màu trắng hoặc xám – pha nguội
Dây này dùng để biểu thị dây trung tính, đảm bảo cho việc dòng điện sẽ trở về nguồn cấp một cách ổn định, cũng như giúp cân bằng điện áp trong hệ thống.
Màu xanh hoặc vàng – pha tiếp đất
Dây này được dùng vào mục đích dự phòng giúp điện trở về nguồn cấp nếu có sự cố ngắn mạch, quá tải xảy ra. Dây này có vai trò quan trọng trong việc bảo vệ an toàn hệ thống điện cũng như thiết bị kết nối điện.
Xem thêm:

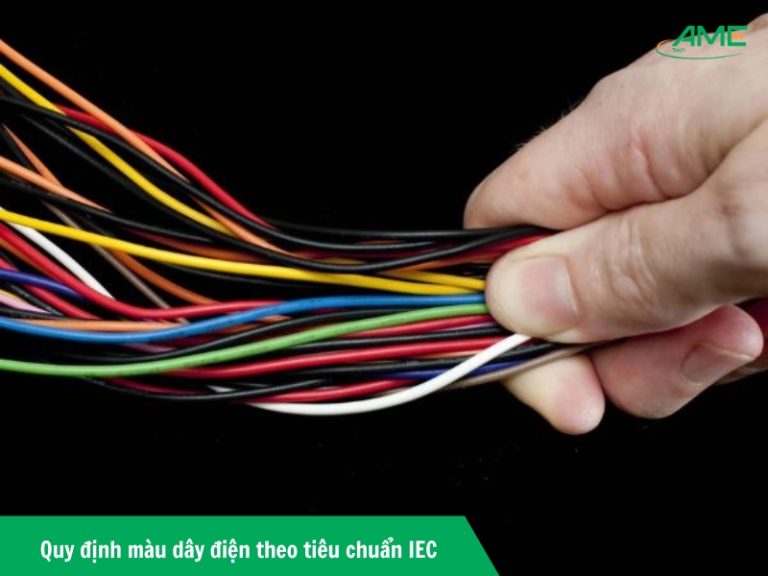

Quy định màu dây điện theo tiêu chuẩn IEC đối với các loại dây khác
Ngoài quy định màu dây điện 3 lõi, còn có quy định màu dây điện đối với các loại dây dẫn khác. Cùng chúng tôi điểm qua ngay sau đây nhé:
Đối với mạch điện AC – 3 pha
Các mã màu đi dây của dòng điện xoay chiều AC 3 pha theo tiêu chuẩn IEC được quy định như sau:
- Dây pha 1: Màu nâu
- Dây pha 2: Đen
- Dây pha 3: Xám
- Trung tính: Xanh lam nhạt
- Dây nối đất hoặc dẫn bảo vệ: Xanh lá cây/Vàng
Đối với mạch điện AC – 1 pha
Thường được ưu tiên cho hệ thống dây gồm 4 dây 1 pha, việc đi màu cho các dây được quy định như sau:
- Các dây pha: Màu nâu
- Dây trung tính: Xanh lam nhạt
- Dây nối đất hoặc dây dẫn bảo vệ: Xanh lá cây/Vàng
Đối với mạch điện DC – 2 dây dẫn
Dây DC 2 dây dẫn sẽ được đi màu dựa vào tiêu chuẩn IEC như sau:
- Dây dương: Màu nâu
- Dây âm: Xám
Đối với mạch điện DC – 2 dây nối đất
Các mã màu đi dây sẽ được sử dụng trong cùng hệ thống nối đất âm:
- Dây dương: Màu nâu
- Dây âm: Xanh lam
- Dây dương: Xanh lam
- Dây âm: Xám
Đối với mạch điện DC – 3 dây nối đất
Dây 1 chiều với 3 dây nối đất sẽ có các mã màu như sau:
- Dây dương: Màu nâu
- Dây trung tính: Xanh lam
- Dây âm: Xám
- Dây nối đất hoặc dây dẫn bảo vệ sẽ có màu xanh lục hoặc vàng
AME Group vừa cùng bạn đi tìm hiểu chi tiết về quy định màu dây điện 3 lõi, cũng như quy định màu đối với một số loại dây dẫn điện khác. Hy vọng những thông tin được chia sẻ có thể giúp bạn hiểu hơn về quy định màu dây dẫn điện, từ đó có những quyết định về việc kết nối, sửa chữa, bảo dưỡng…đảm bảo an toàn điện và mang lại hiệu quả cao.
