Ký hiệu ổ cắm điện trên bản vẽ CAD là gì? Đây là thắc mắc chung của các chủ đầu tư khi đọc bản vẽ CAD về sơ đồ mạch điện trong công trình của mình. Để tìm hiểu rõ hơn về vấn đề này, bạn đọc hãy theo dõi những chia sẻ hữu ích của AME Group trong bài viết sau.
Tổng hợp các ký hiệu ổ cắm điện trên bản vẽ CAD
Bản vẽ CAD, AutoCAD hay AutoCAD Electrical là phần mềm thiết kế do tập đoàn AutoDesk phát triển. Công cụ này được trang bị các tính năng tự động hóa nhiệm vụ kỹ thuật điều khiển, được các kỹ sư điện ứng dụng khi xây dựng mạch điện, đánh số dây,…
Đối với các kỹ sư, đọc hiểu ý nghĩa của các ký hiệu trên bản vẽ là cực kỳ đơn giản. Tuy nhiên, khi gửi bản vẽ cho các chủ đầu tư, nhiều người bối rối và băn khoăn vì không biết cách đọc ký hiệu điện, ổ cắm điện như thế nào?
Trên bản vẽ CAD, ký hiệu ổ cắm sẽ chỉ ra vị trí của ổ cắm trong không gian cũng như loại ổ cắm sử dụng cụ thể. Thông thường, ổ cắm điện có thể được ký hiệu bằng chữ hoặc bằng hình vẽ:
- Ký hiệu ổ cắm điện bằng chữ: O hoặc OĐ.
- Ký hiệu ổ cắm điện bằng hình vẽ: Hình tròn có hai chấm tròn ở bên trong.
Các ký hiệu điện dân dụng khác
Bên cạnh ký hiệu ổ cắm điện, các thiết bị khác đều được biểu thị bằng ký hiệu nhằm đơn giản hóa bản vẽ. Vậy các thiết bị điện khác được ký hiệu như thế nào trên bản vẽ? Theo dõi phần tiếp theo của bài viết để tìm kiếm câu trả lời nhé!
#1. Ký hiệu thiết bị sử dụng điện và đèn điện theo hình vẽ

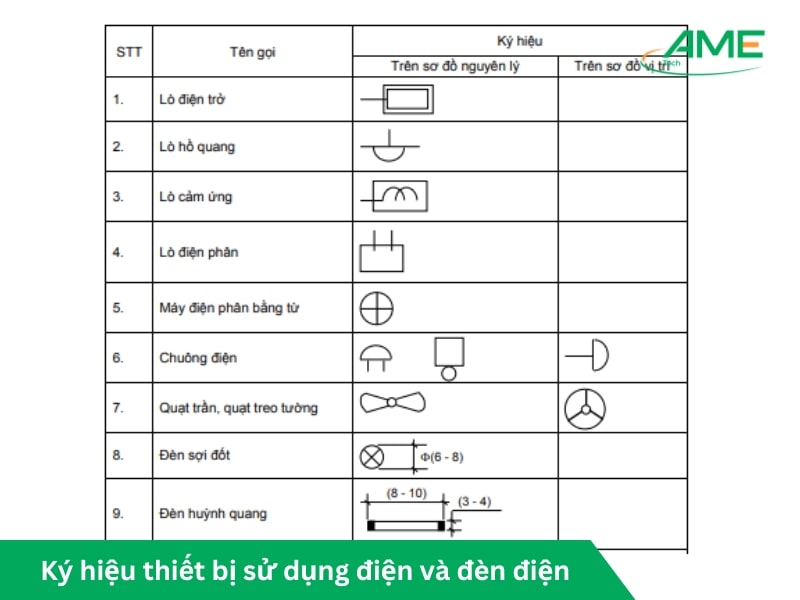

Tiêu chuẩn Việt Nam (TCVN) số 1613 – 75 có quy định rõ về các ký hiệu được sử dụng để biểu thị các thiết bị điện và đèn điện như sau:
#2. Ký hiệu các thiết bị đóng cắt
Tiêu chuẩn Việt Nam 1623-75 và 1615-75 cũng đã quy định rõ về ký hiệu của các thiết bị đóng cắt bằng hình vẽ. Đây là những thiết bị có vai trò chuyển đổi, điều khiển hay bảo vệ mạch điện trước sự cố quá tải, ngắn mạch,… Từ đó, đảm bảo an toàn cho các thiết bị điện và người dùng:
#3. Ký hiệu các thiết bị dân dụng bằng chữ
Ngoài những ký hiệu được biểu thị bằng hình vẽ, các thiết bị điện cũng được ký hiệu bằng chữ. Mỗi quốc gia sẽ có những quy định về ký hiệu bằng chữ của các thiết bị điện dân dụng khác nhau. Trong trường hợp thiết bị điện thứ 2 trở lên xuất hiện thì sẽ thêm con số tương ứng.
| STT | Ký hiệu | Tên gọi |
| 1 | CD | Cầu dao |
| 2 | CB; Ap | Aptomat; máy cắt hạ thế |
| 3 | CC | Cầu chì |
| 4 | Đ | Đèn điện |
| 5 | CĐ | Chuông điện |
| 6 | BĐ | Bếp điện, lò điện |
| 7 | QĐ | Quạt điện |
| 8 | MB | Máy bơm |
| 9 | M; ON | Nút khởi động máy |
| 10 | D; OFF | Nút dừng máy |
| 11 | C | Tụ điện |
| 12 | R | Điện trở |
| 13 | RT | Điện trở nhiệt |
Tầm quan trọng của việc nắm vững các ký hiệu trong bản vẽ
Ký hiệu ổ cắm điện trên bản vẽ CAD cũng như ký hiệu các thiết bị điện khác không chỉ giúp đơn giản hóa bản vẽ mà còn đóng vai trò cực kỳ quan trọng. Đối với cả các kỹ sư điện hay chủ đầu tư, việc nắm vững các ký hiệu thiết bị điện trong bản vẽ là cần thiết để đảm bảo những vấn đề sau:
Đảm bảo công việc thi công chính xác và an toàn
Khi nắm vững được các ký hiệu, kỹ sư điện sẽ xác định chính xác vị trí lắp đặt thiết bị cũng như hệ thống phân phối dây dẫn truyền tải điện trong công trình. Đồng thời, không bị nhầm lẫn giữa các loại dây dẫn, thiết bị, giúp lắp đặt đúng vị trí và kết nối chính xác. Nhờ đó, ngăn chặn tình trạng quá tải do lắp nhầm các thiết bị gây mất cân bằng trong hệ thống điện lưới, tiềm ẩn nguy cơ gây chập điện, cháy nổ,…
Giảm thiểu sai sót và tiết kiệm chi phí
Các ký hiệu điện biểu thị thành phần và kết nối điện trong toàn bộ hệ thống. Do đó, kỹ sư điện dễ dàng đọc và diễn giải chính xác thiết kế, đảm bảo rằng mọi chi tiết đều được thực hiện đúng theo bản vẽ. Giảm sai sót trong quá trình lắp đặt như vị trí, kết nối sai thiết bị,… gây ra các vấn đề nghiêm trọng như chập cháy, quá tải. Từ đó, giúp quá trình lắp đặt và vận hành suôn sẻ, tiết kiệm các chi phí phát sinh không cần thiết cho chủ đầu tư.
AME Group vừa chia sẻ với bạn các ký hiệu ổ cắm điện trên bản vẽ CAD. Hy vọng những chia sẻ vừa rồi của chúng tôi đã cung cấp cho bạn thêm thông tin hữu ích để đọc bản vẽ mạch điện một cách chính xác.
