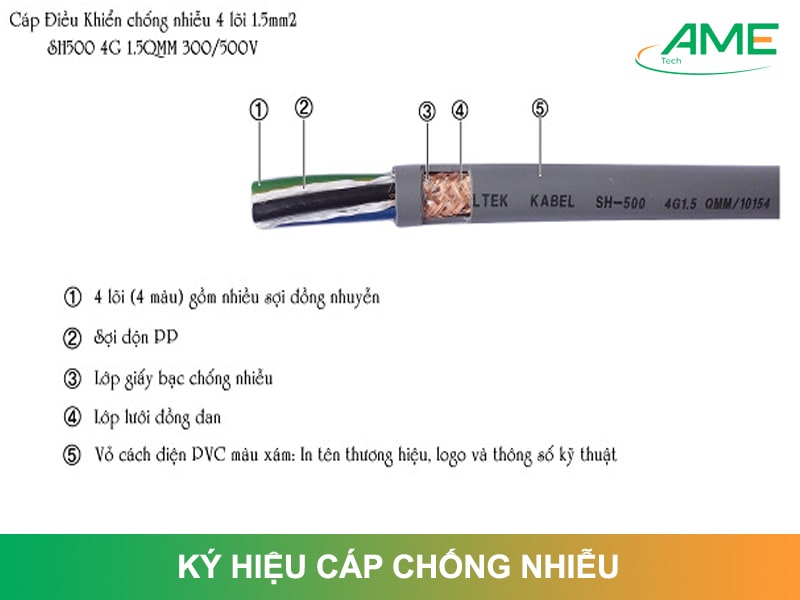

Ký hiệu cáp chống nhiễu không chỉ là một dãy chữ cái hay các con số, mà đó còn là ngôn ngữ kỹ thuật giúp chúng ta hiểu rõ cấu tạo, chức năng và khả năng bảo vệ của từng loại cáp trong hệ thống điện, truyền dẫn, đặc biệt hữu ích đối với những người làm việc trong ngành điện. Vậy ký hiệu cụ thể của loại cáp này là gì? AME Group sẽ chia sẻ cụ thể trong bài viết dưới đây.
Các ký hiệu cáp chống cháy chống nhiễu phổ biến
Dưới đây là phân tích chi tiết các ký hiệu thường gặp trên cáp chống cháy và chống nhiễu, giúp bạn dễ dàng nhận diện và lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật của từng dự án.

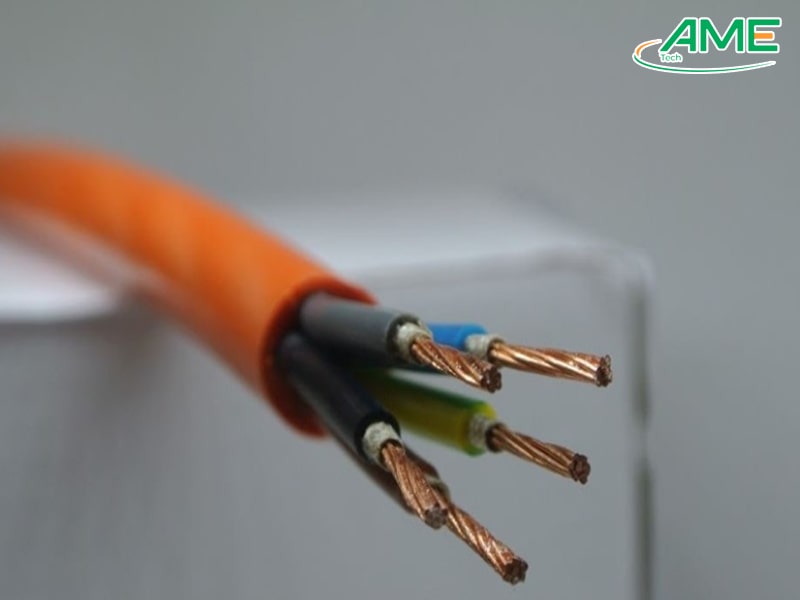

Ký hiệu Cu/Mica/Fr-PVC (Cáp chống cháy tiêu chuẩn)
Loại cáp này thường được gọi là cáp chống cháy tiêu chuẩn hoặc cáp chống cháy lan và có thể có một hoặc nhiều lõi dẫn:
- Cu (Copper – Đồng): Đây là vật liệu chính của lõi dẫn điện, nổi bật với khả năng dẫn điện tuyệt vời và độ bền cơ học cao. Đối với các ứng dụng đặc biệt, lõi đồng có thể được mạ kẽm để tăng cường khả năng chống ăn mòn trong môi trường khắc nghiệt.
- Mica (Mica Tape): Lớp băng mica là thành phần cốt lõi tạo nên khả năng chống cháy đặc trưng của cáp. Mica là vật liệu cách điện tự nhiên, có khả năng chịu nhiệt độ cực cao, duy trì tính toàn vẹn của mạch điện trong điều kiện hỏa hoạn, đồng thời chống ăn mòn hóa học hiệu quả.
- Fr-PVC (Flame Retardant Polyvinyl Chloride): Lớp vỏ bọc ngoài bằng PVC đặc biệt này được bổ sung các hợp chất chống cháy. Fr-PVC giúp cáp hạn chế đáng kể khả năng bắt cháy và ngăn chặn sự lan truyền của ngọn lửa dọc theo tuyến cáp (Flame Retardant). Mặc dù có khả năng chịu nhiệt độ cao trong giới hạn nhất định, nhưng mục đích chính của Fr-PVC là chống cháy lan, không phải duy trì mạch trong đám cháy kéo dài.
- Ứng dụng phổ biến: Loại cáp này thường được sử dụng rộng rãi trong các hệ thống điện của công trình dân dụng, thương mại và công nghiệp nơi yêu cầu khả năng chống cháy lan, như chung cư, bệnh viện, trường học, văn phòng, nhà máy, xưởng sản xuất.

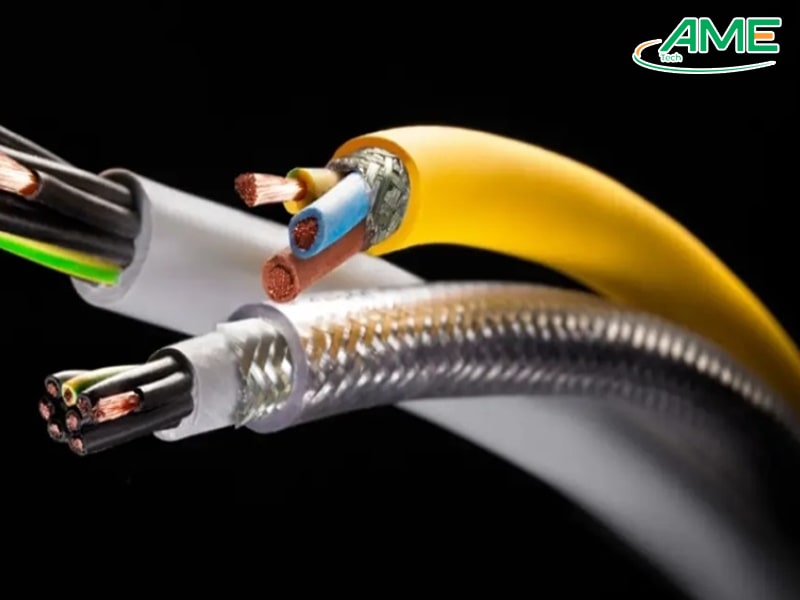

Ký hiệu Cu/Mica/XLPE/Fr-PVC (CXV/FR)
Cáp mang ký hiệu Cu/Mica/XLPE/Fr-PVC, thường được gọi tắt là CXV/FR, là loại cáp chống cháy có khả năng duy trì tính toàn vẹn của mạch điện trong thời gian nhất định khi có hỏa hoạn (Fire Resistant Cable – FR). Loại này thường có cấu tạo đa lõi, rất phù hợp cho hệ thống điện 3 pha hoặc các mạch điện quan trọng:
- Cu (Copper – Đồng): Lõi dẫn điện bằng đồng, có nhiều kích thước tiết diện khác nhau để đáp ứng đa dạng yêu cầu tải dòng điện.
Mica (Mica Tape): Băng mica vẫn đóng vai trò chính trong việc tăng cường khả năng chịu nhiệt và chống cháy của cáp, đảm bảo mạch điện không bị đoản mạch trong điều kiện nhiệt độ cao. - XLPE (Cross-linked Polyethylene): Đây là lớp cách điện tiên tiến. XLPE không chỉ giúp cáp chịu được nhiệt độ làm việc liên tục cao hơn đáng kể so với PVC thông thường mà còn có khả năng kháng biến dạng tốt hơn dưới tác động của nhiệt và áp lực, gia tăng tuổi thọ, độ bền cho cáp.
- Fr-PVC (Flame Retardant Polyvinyl Chloride): Tương tự như trên, Fr-PVC là lớp vỏ bọc chống cháy, giúp cách điện và duy trì hoạt động ổn định ở nhiệt độ cao, đồng thời ngăn chặn cháy lan.
- Ứng dụng phổ biến: CXV/FR là lựa chọn lý tưởng cho các công trình công nghiệp, hạ tầng quan trọng, hệ thống báo cháy, hệ thống chiếu sáng khẩn cấp, thang máy cứu hộ và những nơi có yêu cầu cực kỳ cao về độ an toàn, khả năng duy trì hoạt động trong trường hợp khẩn cấp.
Ký hiệu Cu/Mica/XLPE/LSFH – Cáp chống cháy ít khói không độc
Cáp mang ký hiệu Cu/Mica/XLPE/LSFH là loại cáp cao cấp nhất trong nhóm chống cháy, nổi bật với tính năng chống cháy, ít khói và không độc khi cháy (Low Smoke Halogen Free – LSHF hoặc LSZH). Loại cáp này được thiết kế đặc biệt cho những môi trường có mật độ người qua lại cao, nơi mà sự an toàn của con người là ưu tiên hàng đầu:
- Cu (Copper – Đồng): Lõi dẫn bằng đồng chất lượng cao, đảm bảo truyền dẫn điện hiệu quả.
- Mica (Mica Tape): Lớp mica vẫn là thành phần chủ chốt giúp cáp duy trì khả năng chịu nhiệt và chống cháy trong điều kiện hỏa hoạn.
- XLPE (Cross-linked Polyethylene): Lớp cách điện cao cấp này mang lại khả năng chịu nhiệt độ và độ bền vượt trội.
- LSFH (Low Smoke Flame Retardant Halogen Free): Đây là vật liệu vỏ ngoài đặc biệt quan trọng. Khi cháy, vật liệu này không sinh ra nhiều khói độc (Low Smoke), giúp cải thiện tầm nhìn cho công tác thoát hiểm và cứu hộ. Đồng thời, nó không chứa halogen, một nhóm chất khi cháy sẽ tạo ra khí độc ăn mòn, gây nguy hiểm nghiêm trọng cho sức khỏe con người, làm hỏng thiết bị điện tử nhạy cảm.
- Ứng dụng phổ biến: Với đặc tính an toàn vượt trội, cáp LSFH là lựa chọn hàng đầu cho các địa điểm công cộng đông người như rạp chiếu phim, trung tâm thương mại, sân bay, bệnh viện, tàu điện ngầm, đường hầm, cao ốc văn phòng hay các khu vực có thiết bị điện tử nhạy cảm.

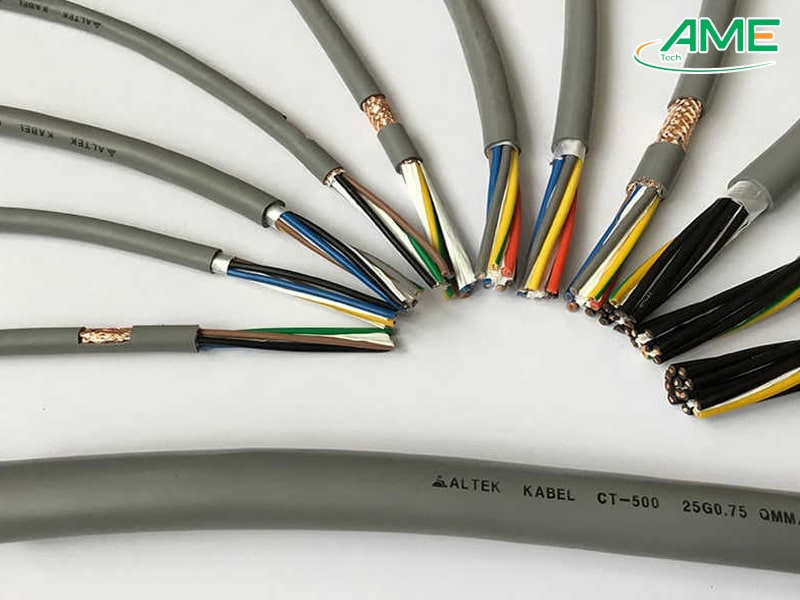

Tiêu chuẩn kỹ thuật của cáp chống cháy chống nhiễu
Việc lựa chọn cáp chống cháy chống nhiễu đúng tiêu chuẩn kỹ thuật là yếu tố cốt lõi cho an toàn và hiệu suất hệ thống điện. Dưới đây là các tiêu chuẩn phổ biến bạn cần biết:
- IEC 60331: Cáp chịu nhiệt 750°C trong 90 phút, đảm bảo hệ thống báo cháy, chiếu sáng khẩn cấp vẫn hoạt động đủ thời gian thoát hiểm.
- CNS 11174: Cáp chịu nhiệt 840°C trong 30 phút, một tiêu chuẩn tương tự IEC 60331, thường áp dụng tại một số khu vực châu Á.
- BS 6387 loại A/B/C: Chống cháy ở 650°C (Loại A), 750°C (Loại B), 950°C (Loại C) trong 3 giờ.
- BS 6387 loại W (Water): Chống cháy ở 650°C trong 15 phút, sau đó duy trì mạch thêm 15 phút khi có nước phun trực tiếp (mô phỏng tình huống chữa cháy).
- BS 6387 loại X/Y/Z (Impact): Chống cháy kèm va đập cơ học ở 650°C (Loại X), 750°C (Loại Y), 950°C (Loại Z) trong 15 phút.

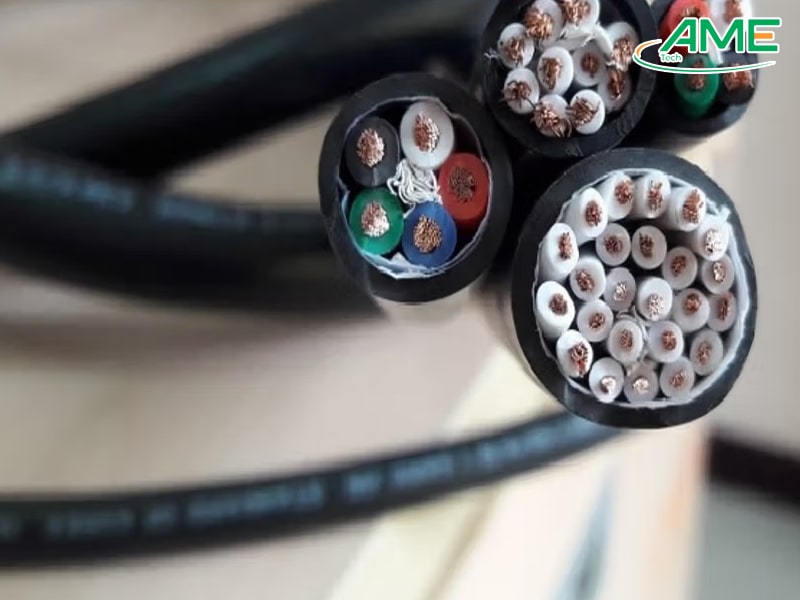

Ứng dụng của cáp chống cháy chống nhiễu
Cáp chống cháy chống nhiễu là giải pháp thiết yếu để đảm bảo an toàn và ổn định cho hệ thống điện, tín hiệu. Dưới đây là các ứng dụng chính của loại cáp này:
- Tòa nhà cao tầng & khu phức hợp: Cung cấp nguồn điện chính cho các hệ thống PCCC khẩn cấp (bơm, thang máy, hút khói, đèn thoát hiểm, báo cháy) và bảo vệ tín hiệu điều khiển, camera an ninh khỏi nhiễu điện từ, giúp duy trì hoạt động, giám sát thông suốt trong tình huống khẩn cấp.
- Công trình công nghiệp & nhà máy: Dùng cho hệ thống điều khiển tự động, dây chuyền sản xuất quan trọng, SCADA, cảm biến nhạy cảm, đảm bảo độ chính xác và tin cậy của dữ liệu, giảm thiểu thời gian ngừng hoạt động do nhiễu hoặc sự cố cháy nổ trong môi trường nhiều máy móc, nguồn nhiễu.
- Hệ thống báo cháy & cứu hỏa: Là xương sống duy trì đường truyền tín hiệu từ cảm biến đến trung tâm báo cháy, đến các thiết bị cảnh báo/dập lửa (chuông, còi, sprinkler) ngay cả khi có hỏa hoạn, cung cấp cảnh báo sớm và kích hoạt biện pháp dập lửa kịp thời.
- Nơi tập trung đông người & công trình công cộng quan trọng: Chiếu sáng khẩn cấp, âm thanh thông báo di tản, hệ thống an ninh ở trung tâm thương mại, nhà hát, sân bay, bệnh viện, trường học, tối ưu hóa an toàn cho hàng ngàn người, đảm bảo liên lạc không gián đoạn do nhiễu hoặc hỏa hoạn (đặc biệt với các loại cáp ít khói, không độc).
- Hệ thống viễn thông & trung tâm dữ liệu: Dùng cho đường truyền dữ liệu nhạy cảm, cáp điều khiển tủ rack server, cấp nguồn thiết bị mạng, duy trì tốc độ và tính toàn vẹn dữ liệu (chống nhiễu), bảo vệ tài sản công nghệ cao khỏi nguy cơ hỏa hoạn (chống cháy).
Lựa chọn cáp chống cháy chống nhiễu phù hợp với nhu cầu
Để chọn cáp chống cháy chống nhiễu phù hợp, bạn cần xem xét các yếu tố sau:
- Tiêu chuẩn an toàn & khả năng chống cháy: Xác định mức độ chịu cháy (thời gian, nhiệt độ) theo các tiêu chuẩn như IEC 60331, BS 6387 (Loại A/B/C, W, X/Y/Z); xem xét khả năng chống cháy lan (Fr-PVC) và ít khói, không halogen (LSFH/LSZH) cho các khu vực đông người.
- Khả năng chống nhiễu điện từ: Đánh giá môi trường nhiễu và chọn loại cáp có lớp chống nhiễu phù hợp (lá nhôm, lưới bện) để bảo vệ tín hiệu, đáp ứng các tiêu chuẩn như IEC 61000 series.
- Đặc tính vật lý & môi trường lắp đặt: Lựa chọn số lõi, tiết diện phù hợp với tải; chọn vật liệu cách điện (PVC, XLPE) và vỏ bọc ngoài chịu được điều kiện môi trường (ẩm ướt, hóa chất, UV, tác động cơ học).
- Tiêu chuẩn chất lượng & chứng nhận: Ưu tiên cáp đạt các tiêu chuẩn quốc tế (IEC, BS, UL) và quốc gia (TCVN); chọn sản phẩm từ nhà sản xuất uy tín, có chứng nhận đầy đủ.
- Chi phí & tổng thể dự án: Cân đối ngân sách nhưng ưu tiên chất lượng và độ an toàn dài hạn, coi đây là khoản đầu tư vào sự an toàn, ổn định của công trình.
AME Group – Địa chỉ cung cấp cáp chống nhiễu giá tốt
Bạn đang tìm kiếm một địa chỉ uy tín để mua cáp chống nhiễu với chất lượng đảm bảo và mức giá cạnh tranh? AME Group tự hào là đối tác chiến lược, chuyên cung cấp các giải pháp cáp chống nhiễu hàng đầu, đáp ứng mọi yêu cầu khắt khe của dự án:
- AME Group không chỉ cung cấp cáp; chúng tôi mang đến giải pháp. Đội ngũ kỹ sư và chuyên gia của chúng tôi có kinh nghiệm dày dặn trong tư vấn, thiết kế, triển khai hệ thống cáp chống nhiễu cho đa dạng các loại hình công trình, từ dân dụng đến công nghiệp phức tạp. Chúng tôi thấu hiểu từng yêu cầu kỹ thuật, môi trường đặc thù, giúp bạn lựa chọn đúng loại cáp, đúng tiêu chuẩn, tránh lãng phí, rủi ro.
- Chúng tôi cam kết cung cấp các loại cáp chống nhiễu được sản xuất theo quy trình nghiêm ngặt, tuân thủ các tiêu chuẩn quốc tế khắt khe nhất như IEC, BS, UL. Mỗi sản phẩm đều có chứng nhận chất lượng rõ ràng, có đầy đủ ký hiệu cáp chống nhiễu để bạn có thể chọn lựa, sử dụng vào đúng mục đích.
- Dù dự án của bạn yêu cầu cáp chống nhiễu cho hệ thống điều khiển, âm thanh, hình ảnh hay mạng máy tính, AME Group đều có thể cung cấp giải pháp phù hợp. Chúng tôi không chỉ có mức giá cạnh tranh nhờ tối ưu hóa quy trình nhập khẩu, phân phối mà còn tư vấn giải pháp tối ưu nhất, giúp bạn cân bằng giữa yêu cầu kỹ thuật và ngân sách dự án.
- Từ khâu tư vấn ban đầu, lựa chọn sản phẩm, đến hỗ trợ kỹ thuật sau bán hàng, đội ngũ AME Group luôn sẵn sàng phục vụ. Chúng tôi coi trọng sự hài lòng của khách hàng, mong muốn xây dựng mối quan hệ đối tác lâu dài, đáng tin cậy.
Việc giải mã ký hiệu cáp chống nhiễu không còn là thách thức khi bạn đã có trong tay những thông tin chính xác và chuyên sâu mà AME Group vừa chia sẻ. Nắm vững các ký hiệu này sẽ giúp bạn đưa ra lựa chọn thông minh, đảm bảo hệ thống điện cũng như truyền dẫn hoạt động hiệu quả, an toàn trong mọi môi trường. Liên hệ đến chúng tôi nếu bạn còn bất kỳ câu hỏi nào liên quan đến ký hiệu này, hoặc có nhu cầu đặt mua dây cáp chất lượng.
