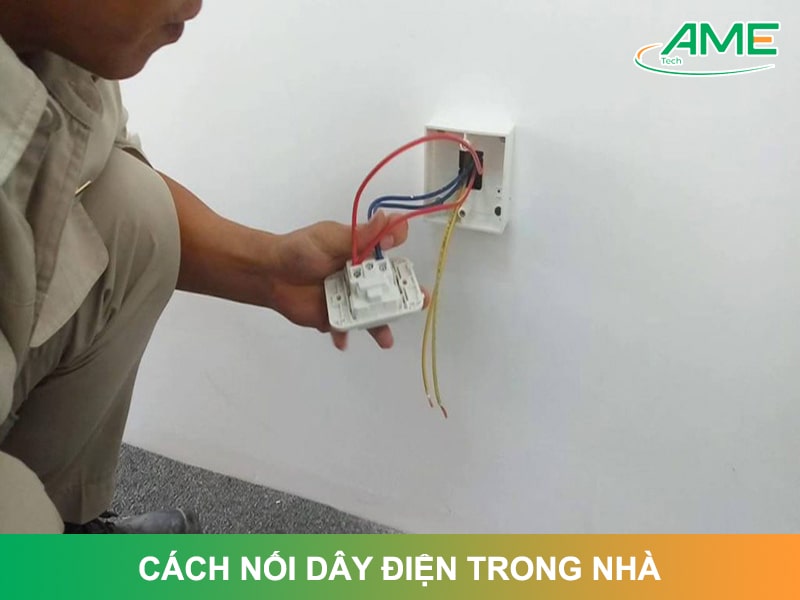

Cách nối dây điện trong nhà là một kỹ năng nền tảng và tối quan trọng, quyết định trực tiếp đến sự an toàn, ổn định của toàn bộ hệ thống điện trong ngôi nhà bạn. Một mối nối không đạt chuẩn không chỉ gây lãng phí năng lượng do sụt áp cũng như làm nóng dây dẫn, mà còn tiềm ẩn nguy cơ chập cháy, gây hậu quả nghiêm trọng về tài sản, tính mạng. Vì vậy, với nhiều năm kinh nghiệm làm việc trong lĩnh vực điện, AME Group sẽ hướng dẫn cách đấu nối chuẩn kỹ thuật trong bài viết dưới đây.

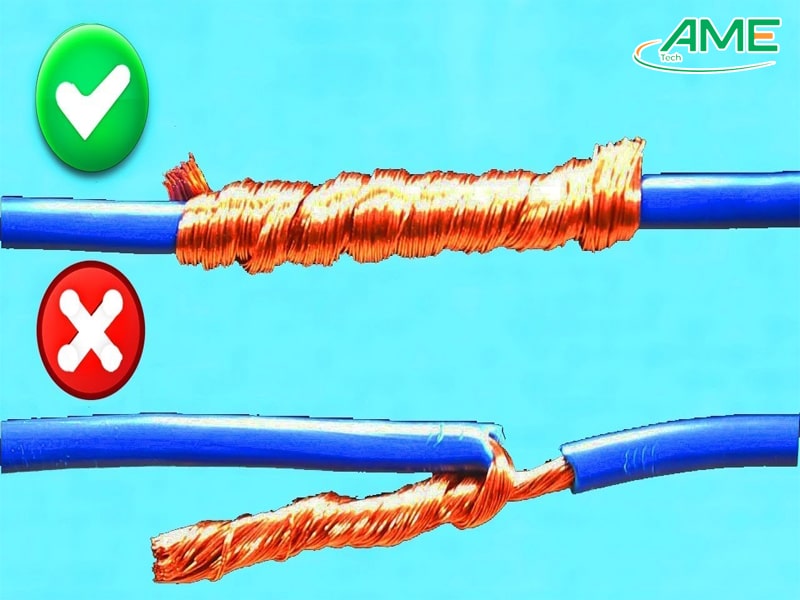

Đấu nối dây điện là gì?
Đấu nối dây điện là kỹ thuật liên kết các đoạn dây dẫn điện lại với nhau nhằm tạo thành một mạch điện liên tục, vững chắc, đảm bảo dòng điện được truyền tải ổn định và an toàn. Đây là một thao tác thiết yếu trong quá trình lắp đặt, sửa chữa hay mở rộng hệ thống điện trong nhà, đòi hỏi sự chính xác cao để đáp ứng các tiêu chuẩn kỹ thuật về độ bền cơ học, khả năng dẫn điện, cách điện, từ đó ngăn ngừa các rủi ro như chập cháy, rò rỉ điện hay sụt áp ảnh hưởng đến hoạt động cũng như tuổi thọ của thiết bị điện.
Chuẩn bị dụng cụ để đấu nối dây điện
Việc chuẩn bị đầy đủ dụng cụ là điều quan trọng cần được thực hiện tốt khi thực hiện cách nối dây điện trong nhà. Dưới đây là các công cụ cần thiết và vai trò của chúng:
- Kìm tuốt vỏ dây điện (hoặc Dao chuyên dụng): Dùng để loại bỏ lớp cách điện mà không làm hỏng lõi dây, giúp mối nối chắc chắn. Nên ưu tiên kìm để tuốt chính xác và an toàn hơn dao.

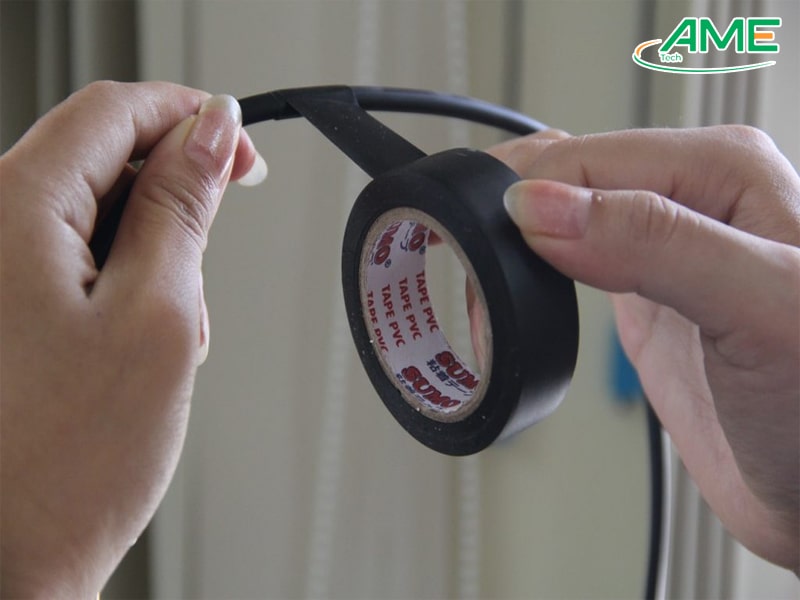

- Băng keo cách điện: Dùng để cách điện mối nối đã hoàn thành, ngăn ngừa rò rỉ điện và chập mạch. Hãy chọn loại chuyên dụng, có khả năng chịu nhiệt, độ bám dính tốt.
- Bút thử điện: Dụng cụ thiết yếu để kiểm tra xem dây có điện không trước khi chạm vào. Luôn kiểm tra bút trên nguồn điện đang có trước khi sử dụng để đảm bảo nó hoạt động.
- Đồng hồ vạn năng: Giúp đo điện áp, dòng điện, điện trở và kiểm tra thông mạch, rất hữu ích để xác định thông số, kiểm tra chất lượng mối nối.
- Dụng cụ bảo hộ cách điện: Bao gồm găng tay cách điện, ủng cao su cách điện, ván cách điện (hoặc thảm cách điện). Các vật dụng này tạo lớp cách ly, bảo vệ bạn khỏi nguy cơ điện giật. Luôn sử dụng đầy đủ các dụng cụ bảo hộ.
- Hộp nối dây hoặc Thiết bị/Phụ kiện đấu nối (tua vít, ốc vít): Cung cấp không gian an toàn để thực hiện và bảo vệ mối nối. Tùy theo vị trí cũng như loại mối nối, bạn có thể cần thêm các loại đầu nối chuyên dụng, tua vít để siết chặt.
Cách đấu nối các loại mối nối thông dụng
Hiện nay có nhiều cách nối dây điện trong nhà, tùy thuộc vào điều kiện thực tế của hệ thống điện, sẽ quyết định nên thực hiện theo phương án nào. Dưới đây là các cách đấu nối cụ thể.
Mối nối thẳng
Mối nối thẳng được sử dụng khi cần kéo dài một đoạn dây dẫn điện. Chúng ta sẽ thực hiện trên hai loại dây phổ biến:

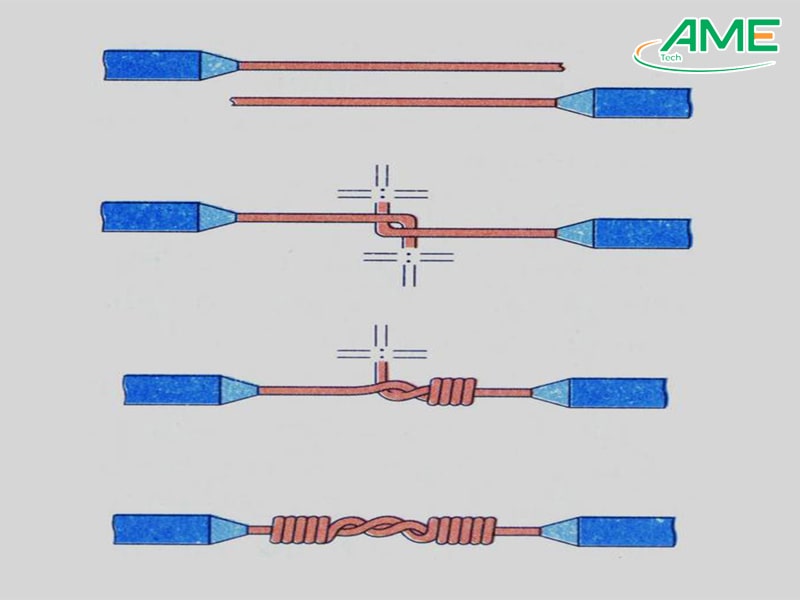

Đối với dây dẫn lõi một sợi (dây cứng)
Đây là kỹ thuật nối cơ bản, đòi hỏi sự chắc chắn và tiếp xúc tốt:
- Bước 1: Tạo móc: Đặt hai lõi dây đã tuốt vỏ song song nhau. Sau đó, dùng kìm uốn gập phần lõi của mỗi dây thành hình chữ L hoặc móc vuông góc.
- Bước 2: Móc và xoắn chặt: Móc hai phần lõi đã uốn gập vào nhau. Tiếp theo, dùng kìm xoắn chặt đầu lõi của dây này lên thân lõi của dây kia, thực hiện ít nhất 5-7 vòng xoắn chắc chắn, đều đặn. Lặp lại tương tự cho đầu lõi còn lại.
- Bước 3: Siết chặt và kiểm tra: Dùng kìm kẹp chặt hai đầu vòng ngoài cùng của mối nối và vặn xoắn nhẹ để siết chặt thêm các vòng xoắn. Kiểm tra bằng cách kéo nhẹ mối nối để đảm bảo không bị tuột hoặc lỏng lẻo.
- Bước 4: Cách điện: Quấn kín toàn bộ phần lõi dây bị hở bằng băng keo cách điện chuyên dụng, đảm bảo lớp cách điện dày và chắc chắn, không có kẽ hở.

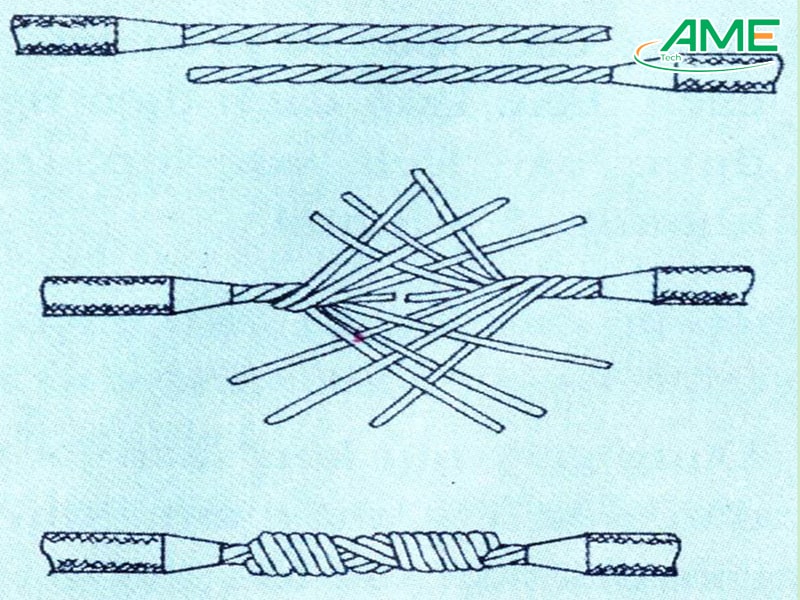

Đối với dây dẫn lõi nhiều sợi (dây mềm)
Mối nối này cần đảm bảo các sợi nhỏ được tiếp xúc tối đa.
- Bước 1: Làm sạch và tách sợi: Sau khi tuốt vỏ của hai sợi dây dẫn, làm sạch phần lõi, nhẹ nhàng tách các sợi lõi nhỏ xòe ra.
- Bước 2: Đan xen và xoắn chặt: Đan xen các sợi lõi nhỏ của hai dây vào nhau. Sau đó, tiến hành vặn xoắn lần lượt từng bên (mỗi bên một nhóm sợi) ngược chiều nhau, thực hiện khoảng 4-5 vòng xoắn thật chắc chắn và đều đặn. Mục đích là để các sợi nhỏ được lồng chặt vào nhau.
- Bước 3: Kiểm tra và cách điện: Kiểm tra kỹ mối nối để đảm bảo các sợi nhỏ không bị bung ra và được lồng chặt vào nhau. Cuối cùng, quấn kín mối nối bằng băng keo cách điện.
Mối nối phân nhánh
Mối nối phân nhánh, còn gọi là mối nối chữ T, được dùng để lấy điện từ một đường dây chính ra một đường dây nhánh mà không làm gián đoạn đường dây chính.

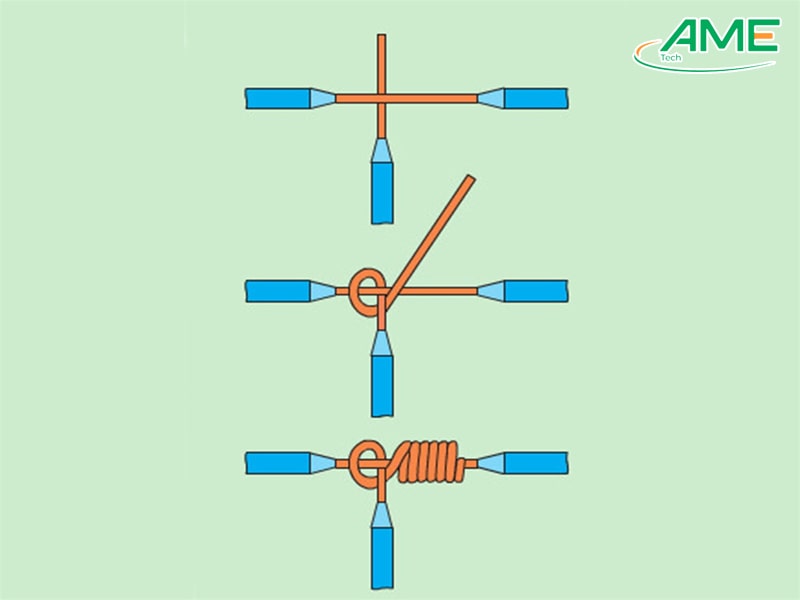

Đối với dây dẫn lõi một sợi (dây cứng)
- Bước 1: Chuẩn bị dây: Dùng kìm tuốt vỏ để bóc lớp cách điện ở phần cuối của dây nhánh (khoảng 3-4cm). Với dây chính, bóc lớp vỏ cách điện ở giữa dây một đoạn tầm 5-6cm mà không cắt đứt lõi.
- Bước 2: Tạo hình chữ thập và xoắn: Đặt phần lõi dây nhánh đã tuốt vỏ lên giữa phần lõi dây chính đã bóc vỏ, tạo thành hình dấu cộng (+). Dùng kìm xoắn chặt lõi dây nhánh vòng ngược từ sau ra trước, rồi tiếp tục quấn ngược lại vòng qua phía sau lõi dây nhánh. Thực hiện xoắn chặt lõi dây nhánh vào lõi dây chính từ 6-7 vòng đều đặn, đảm bảo độ bám chắc.
- Bước 3: Kiểm tra và cách điện: Kiểm tra kỹ mối nối để đảm bảo chắc chắn và không có sợi nào bị lỏng. Sau đó, quấn kín mối nối bằng băng keo cách điện, cần quấn nhiều lớp, rộng hơn để đảm bảo an toàn tối đa cho vị trí phân nhánh.

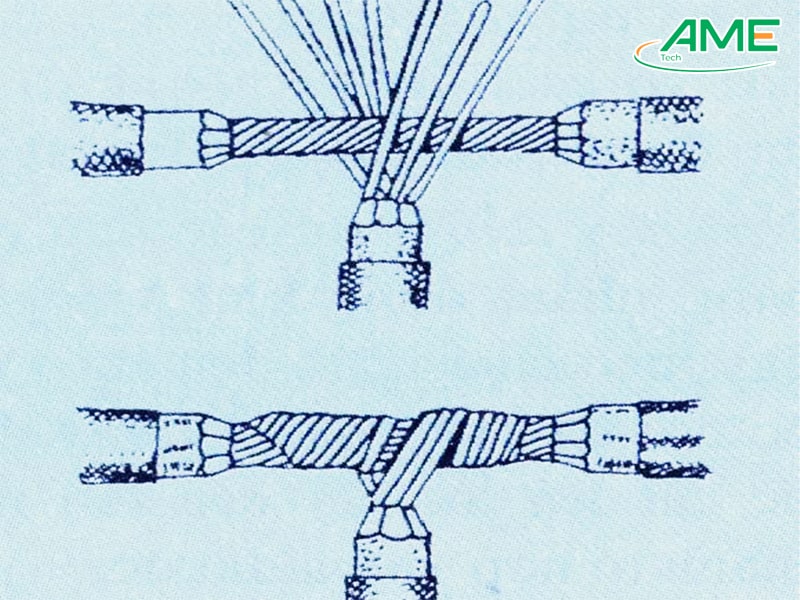

Đối với dây dẫn lõi nhiều sợi (dây mềm)
- Bước 1: Chia sợi và đặt dây chính: Chia các sợi lõi của dây nhánh thành 2 phần bằng nhau. Đặt phần lõi dây chính đã bóc vỏ vào giữa hai phần dây nhánh đã chia.
- Bước 2: Xoắn ngược chiều: Lần lượt xoắn từng phần của dây nhánh lên sợi dây chính theo hai chiều ngược nhau. Đảm bảo các sợi nhỏ được xoắn chặt và phủ đều lên lõi dây chính. Phần lõi thừa có thể dùng kéo cắt gọn để đảm bảo thẩm mỹ, không gây vướng.
- Bước 3: Kiểm tra và cách điện: Kiểm tra mối nối xem có chắc chắn, gọn gàng, không có sợi nào bị bung ra. Cuối cùng, quấn kín mối nối bằng băng keo cách điện.
Mối nối phân nhánh dây dẫn lỗi nhiều sợi

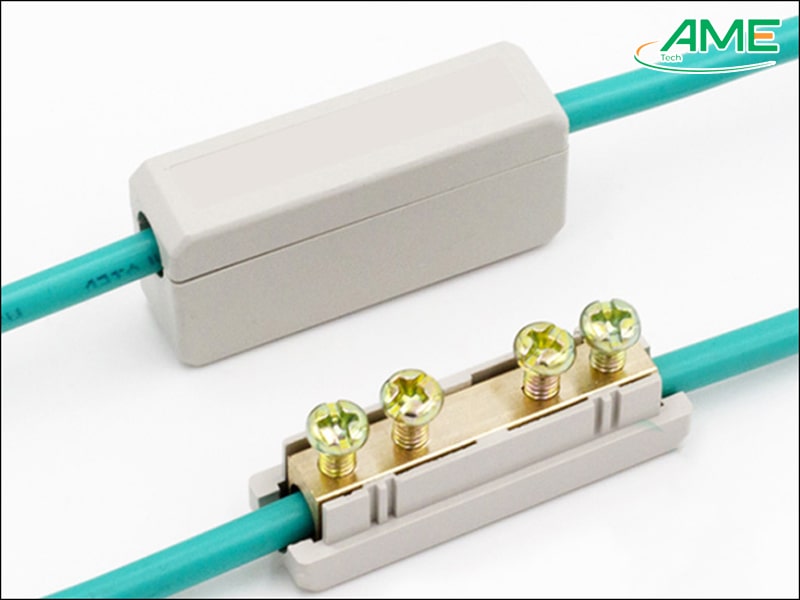

Nối dây bằng ốc vít
Cách nối dây bằng ốc vít thường được dùng để kết nối đầu dây dẫn với các thiết bị điện như chuôi đèn, ổ cắm, phích cắm, công tắc, hoặc cầu đấu:
- Bước 1: Tuốt vỏ và làm gọn lõi: Tuốt vỏ cách điện của đầu dây nối khoảng 1.5 – 2cm (đối với dây lõi nhỏ, có thể tuốt dài hơn một chút và gập đôi lõi lại để tăng tiết diện tiếp xúc). Xoắn gọn các sợi lõi lại với nhau (đối với dây mềm) hoặc giữ nguyên (đối với dây cứng).
- Bước 2: Đưa vào lỗ vít và siết chặt: Đưa phần lõi dây đã chuẩn bị vào lỗ vít hoặc vòng qua chân ốc vít theo chiều siết của ốc. Dùng tua vít vặn ốc lại.
- Bước 3: Siết lực vừa đủ: Bạn chỉ nên vặn vừa tay, đủ chặt để dây không bị tuột nhưng không siết quá chặt. Nếu siết quá mạnh có thể làm đứt các sợi lõi, làm giảm tiết diện dẫn điện, gây nóng và khiến dây nhanh hỏng. Sau khi siết, kiểm tra nhẹ để đảm bảo mối nối không bị lỏng.
Những lưu ý quan trọng khi đấu nối dây điện
Tuân thủ những nguyên tắc đấu nối mà chúng tôi chia sẻ bên dưới, sẽ giúp bạn thực hiện mọi thao tác một cách an toàn, hiệu quả và bền vững cho hệ thống điện trong ngôi nhà của mình:
- Luôn ngắt nguồn điện: Đây là nguyên tắc bắt buộc. Luôn ngắt cầu dao/aptomat tổng và dùng bút thử điện hoặc đồng hồ vạn năng để kiểm tra chắc chắn không còn điện trước khi chạm vào dây.
- Chọn dây điện phù hợp và đạt chuẩn: Dây phải nguyên vẹn vỏ cách điện, không cũ, nứt nẻ, có tiết diện phù hợp với công suất tải của mạch điện. Tránh dùng dây quá nhỏ vì sẽ gây nóng, quá tải.
- Đảm bảo vị trí đấu nối chính xác và sạch sẽ: Rà soát kỹ vị trí dây cần nối và các đầu dây. Lõi dây sau khi tuốt vỏ phải sạch, không dính bẩn hay bị oxy hóa để đảm bảo tiếp xúc tốt.
- Chọn vị trí lắp đặt thông thoáng, an toàn: Đấu nối dây điện ở nơi khô ráo, thông thoáng, tránh ẩm ướt, khu vực có người qua lại thường xuyên để ngăn ngừa va chạm, tác động môi trường.
- Kiểm tra kỹ lưỡng mối nối sau khi hoàn thành: Đảm bảo mối nối chắc chắn, không lỏng lẻo. Lõi dây không nhô ra ngoài vỏ cách điện. Dùng bút thử điện để xác nhận không có điện rò rỉ. Dùng đồng hồ vạn năng để kiểm tra thông mạch, điện trở mối nối.
- Cách điện mối nối tuyệt đối bằng băng keo chuyên dụng: Quấn kín và chắc chắn toàn bộ phần lõi dây bị hở bằng băng keo cách điện chuyên dụng để bảo vệ an toàn, ngăn ngừa chập cháy.
(*) Nếu không tự tin khi thực hiện cách nối dây điện trong nhà, đừng ngần ngại tìm kiếm sự hỗ trợ từ thợ điện hoặc kỹ sư điện chuyên nghiệp để đảm bảo an toàn cho hệ thống điện nhà bạn.
Việc nắm vững cách nối dây điện trong nhà đúng kỹ thuật là điều thiết yếu, góp phần quan trọng vào sự an toàn và ổn định lâu dài của hệ thống điện. Nếu cần tư vấn chi tiết hơn về cách đấu nối, hoặc có bất kỳ câu hỏi nào liên quan đến vấn đề này, hãy liên hệ đến AME Group, chúng tôi sẽ phản hồi bạn trong thời gian sớm nhất.
